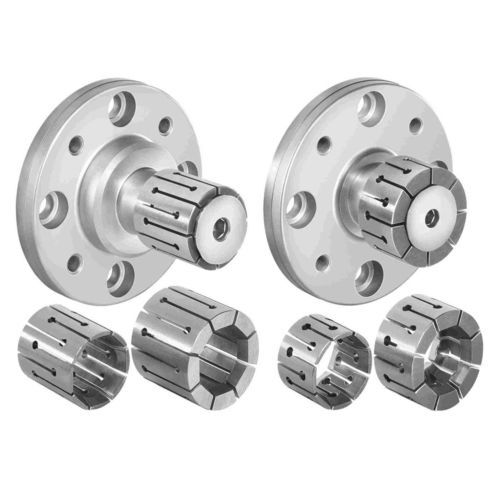

气动筒夹 Tork-Lok ID

概述
Tork-Lok ID 内径夹持夹头系统是一种多用途夹持解决方案，旨在替代标准夹头或三爪卡盘，以提升生产率、装夹与换装速度及加工精度，同时为工件直径变化提供较宽的内径夹持范围。

结构与一般信息
Tork-Lok 的主轴（arbor）设计提供灵活的夹持平台。夹头和主轴上的精密研磨平面可提高长期定位精度和扭矩传递性能。组件实现标准化以便互换并支持多种组合。主轴可在真实中心定位直孔或锥孔。系统提供英制（English/inch）和公制（Metric）主轴设计。公制主轴具有改进的三孔安装模式、尺寸和平行度更严格的公差、用于更好定位的精密研磨端面，以及法兰上的气动检测接口。英制和公制主轴均可使用相同的夹头。可选夹具包括低成本低维护的手动锁紧夹具，或可平面安装并通过气阀驱动的气缸单元。

优势

• 灵活的夹持范围以适应工件变化
• 提供公制与英制（inch）主轴设计
• 标准化组件支持互换并能组成多种组合
• 可选自包含气缸系统或手动锁紧夹具
• 精密研磨平面提升定位精度与扭矩传递
• 主轴能在真实中心定位直孔或锥孔
• 公制主轴提供改进的安装模式与更严格的尺寸/平行度公差

技术特性

• 夹头与主轴上的精密研磨平面提升长期精度与扭矩传递
• 标准化、可互换的组件，支持夹头、主轴与夹具的灵活组合
• 主轴能在真实中心定位直孔或锥孔
• 公制主轴：三孔模式、尺寸与平行度更严格的公差、精密研磨端面、法兰气动检测预留
• 可选手动锁紧夹具或气缸驱动方案

应用

• 汽车差速器壳体
• 汽车制动转子
• 球头接头
• 活塞
• 前制动鼓
• 齿轮毛坯
• 泵体
• 压缩板

可用的 Tork-Lok ID 系统

• Tork-Lok ID LS — Long 系列，英制安装主轴
• Tork-Lok ID SS — Short 系列，英制安装主轴

技术规格

• 产品系列：Tork-Lok ID Grip Collet System
• 主轴设计：English（英制/inch）与 Metric（公制）
• 公制主轴改进：三孔安装模式、尺寸与平行度更严格的公差、精密研磨端面、法兰气动检测预留
• 系列：Long (LS) 与 Short (SS)
• 夹具选项：手动锁紧夹具或气缸驱动
• 夹持方式：内径（ID）夹持
• 定位能力：在真实中心定位直孔或锥孔
• 组件互换性：标准化组件允许多种组合
• 维护：手动夹具维护量低；可选气动方案以实现自动化
