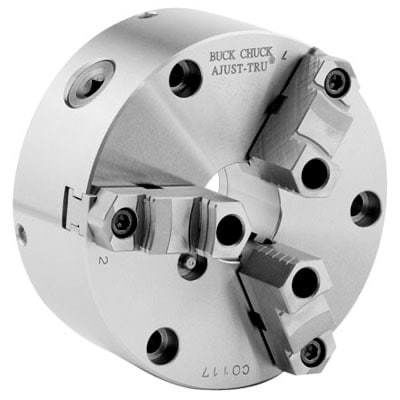

磨削工件卡盘 AT

精密机械用于车削应用平衡

产品概述
螺旋卡盘提供高精度同心度，在重复工件上可实现0.0005"的重复定位精度。此精度由卡盘体腔与安装板轮毂之间内置的0.020"间隙实现，该间隙允许对向螺钉有足够的移动量以精确调整工件。调整时间小于一分钟；设定后无需进一步调整即可在重复工件上保持0.0005" TIR。

特点与优势

• 重复定位精度0.0005"（部分资料也提及0.001"）
• 铸铁机身，提供更具成本效益的制造方案
• 硬化并研磨的蜗轮（scroll），经动平衡以提高精度
• 硬化并研磨的卡爪，延长使用寿命

应用

• 工具车间作业与精密车削
• 磨削工艺

技术规格

• 重复定位精度：0.0005"（页面亦提及0.001"）
• 卡盘腔体与安装板轮毂之间的间隙：0.020"
• 机身材料：铸铁
• 蜗轮：硬化并研磨，经过平衡以提高精度
• 卡爪：硬化并研磨，延长寿命
• 达到精度所需的调整时间：少于一分钟
