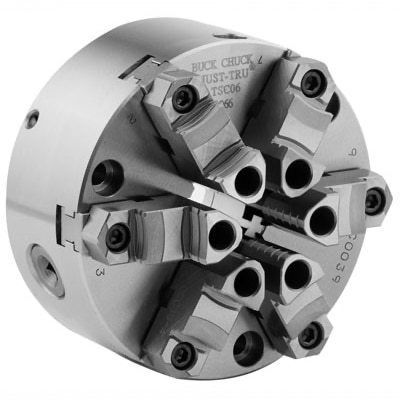

手动卡盘 ATSC

钢高精度带爪

概述
ATSC 锻造钢本体螺旋（scroll）卡盘是一款为在重复件上提供高重复性和稳定同心度而设计的精密车床卡盘。卡盘设计在卡盘本体腔体与安装板轮毂之间内置 .020" 间隙，允许对向螺钉有足够行程以进行精确微调。初始调校少于一分钟，可在匹配零件上实现 .0005" TIR 的重复性。

为何选择此款 ATSC 卡盘？
该卡盘面向批量生产与精密加工环境，具备微调能力和稳定的内部几何结构，可在批次间保持严格公差。

特性与优势

• 4 个微调螺钉，可实现 .0005" TIR 的重复性
• 锻造钢本体结构，适用于更高主轴转速
• 硬化并研磨的 scroll，精密动平衡，延长使用寿命并提高精度
• 硬化的爪头与齿轮，提高耐用性
• 美制舌榫与槽型主爪，提供更灵活的上部工装选择

应用

• 重复零件的精密加工
• 大批量生产
• 需要高转速的工况

产品资料
产品手册提供详细规格与目录信息。

规格

• 重复性：匹配零件上达到 .0005" TIR
• 内置间隙：卡盘本体腔体与安装板轮毂间 .020"
• 调校时间：在一分钟内达到所需精度
• 调节机构：4 个微调螺钉
• 本体材料：锻造钢以适应更高车床转速
• Scroll：硬化并研磨，精密动平衡
• 爪头与齿轮：硬化处理以延长使用寿命
• 上部工装接口：美制舌榫与槽型主爪
