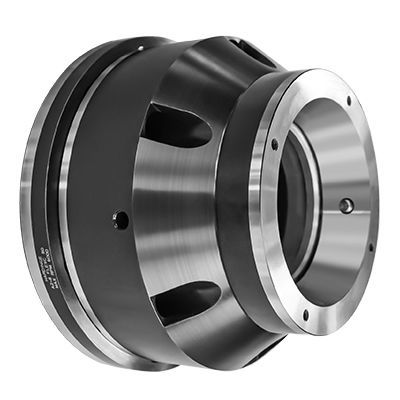

钳子筒夹 FlexC® 80

用于加工精准快速更换式

描述
Hardinge FlexC® Style A 夹头系统由一个主轴安装组件组成。硫化（vulcanized）夹头头和扳手需单独购买。Style A Dead-Length® 系统可用于棒材通孔送料，或与工件止挡配合进行卡盘夹持。夹紧头由经硫化连接的硬化钢段组成，具备工件平行夹紧、最小变形、高精度和快速更换能力。作为 dead-length 系统使用时，工件止挡插入止挡适配器；当不需要工件长度控制时可将其拆除。

工作原理
Hardinge FlexC® Style A 为回拉式（pull-back）系统：夹头将工件拉向固定止挡以控制长度，提供非常稳定的夹持并由于夹持单元整体刚性提高而有利于刀具寿命。通过加工专用止挡可实现短夹持。工件止挡可在棒料加工时拆下。夹持范围 +/- 0.020 in，精度可达 0.0004 in。

特性 / 技术规格

• 主轴类型：A2-6
• 鼻长 (in)：1.000 in
• 夹头总长 (in)：5.174 in
• 夹头外径 (in)：5.174 in
• 鼻径 (in)：5.75 in
• 类型：FlexC®
• 主轴容量：80 mm
• 驱动形式：Style A，回拉式，带可拆卸工件止挡
• Dead-Length® 工件止挡：是
• TIR (inch)：0.0002 in
• 夹持范围 (+/- inch)：0.02 in
• 夹头总长 (mm)：131.4 mm
• 鼻长 (mm)：25.4 mm
• 鼻径 (mm)：146.1 mm
• 夹头外径 (mm)：131.4 mm
• 物品重量：39.6 lbs
