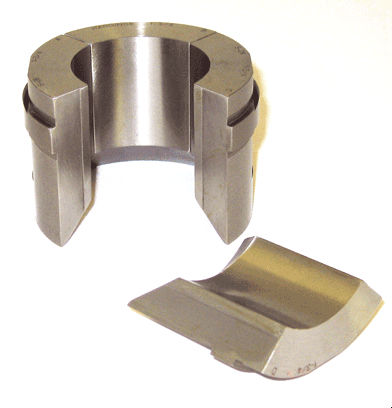

螺纹印头 S30

概述
Style S 型主夹头及其 S30 垫片用于消除在送料和加工过程中与主夹头相关的常见问题。装载棒材时，垫片的前肩与主夹头槽的前端接触；加工时，后肩承受加工力。S30 设计不需要在垫片外径上设置压紧螺钉，也不在夹头头角上开孔。

工作原理与优点

• 主轴与头角之间的最大接触面。头角无孔或槽，避免长期使用导致主轴不均匀磨损，并防止夹头上的螺纹孔受损。
• 使用方便。垫片可在不拆卸主夹头的情况下互换，便于快速更换棒材尺寸。独立夹紧件可自由滑出，便于拆卸。
• 垫片固定可靠。燕尾榫锚固系统在送料过程中牢固固定垫片，将推力置于垫片肩部而非夹紧组件。正常使用下夹紧件不承受推力，垫片不会脱出。

技术参数

• 圆形额定范围（最小）：1/8 in (3.17 mm)
• 圆形额定范围（最大）：3 in (76.20 mm)
• 六角额定范围（最小）：1/4 in (6.35 mm)
• 六角额定范围（最大）：2 9/16 in (60.32 mm)
• 订购孔型：圆形
• 样式：S30
• 材料：钢
• 分段数：4
