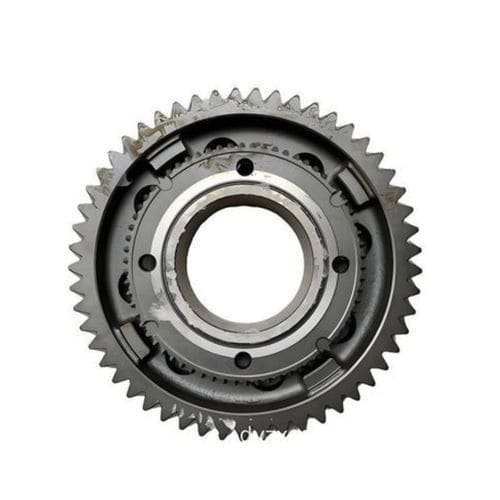

直齿轮机构

斜齿金属用于传动装置

产品概述
Hansheng Automation为汽车行业提供具有ISO 5精度、超低噪音和高耐久性的齿轮，利用先进设备和多年精密齿轮箱制造经验。这些齿轮专为电动汽车、自动变速器、混合动力车和各种汽车系统中的高性能而设计。

产品详细特征

• 卓越的降噪能力：基于制造零背隙谐波驱动器（≤ 10 arc sec）的经验，Hansheng将同样严格的标准应用于汽车齿轮。ISO 5级精度确保平稳啮合，显著减少电动车（EV）减速器和高速变速器中的啸声和振动。
• 复杂的内齿轮能力：配备最先进的Kashifuji齿轮剃齿机KPS30，Hansheng专注于制造用于行星齿轮组（自动变速器和混合动力）的高精度内齿圈。这使得传统滚齿无法实现的集成齿轮制造成为可能。
• 超精密表面处理：具有超镜面处理能力（精度±0.002mm），齿轮表面经过优化以减少摩擦，延长使用寿命，提高整体传动效率。

技术规格
特征 | 规格
--- | ---
齿轮类型 | 直齿轮、斜齿轮、内齿圈、行星齿轮、轴、花键
精度标准 | ISO / DIN / GB 5级（JIS N5级）
模数范围 | 0.1 - 5.0
直径范围 | Ø 3mm - Ø 300mm
生产工艺 | 滚齿、成形、剃齿（硬剃齿）、精密磨削
材料选项 | 20CrMnTi、SNCM420、SCM440、42CrMo或定制规格
硬度 | HRC 58-62（渗碳/感应淬火后）
表面处理 | 高达Ra 0.2（可提供超精加工）

应用

• 电动车（EV）减速器：高速输入轴和斜齿轮。
• 行星齿轮箱（AT/混合动力）：太阳齿轮、行星齿轮和内齿圈。
• 转向系统（EPS）：需要高安全系数的精密蜗轮和小齿轮。
• 发动机部件：油泵齿轮、平衡轴齿轮、正时齿轮。
• 执行器：座椅调节齿轮、窗升降齿轮（小模数专业）。

制造与质量控制

• 先进的制造武器库：齿轮剃齿（Kashifuji KPS30）、滚齿（宁江CNC水平滚齿机YK3610Ⅲ）、加工（Brother CNC车床和立式加工中心）、EDM（西部线切割机M50B）。
• 质量保证：每个齿轮都经过严格的检查，使用齿轮检查机和CMM。提供完整的可追溯性报告，包括齿轮轮廓和导程误差报告（K图）、材料认证、热处理报告和尺寸检查报告。

合作流程

• 工程审查：图纸（STEP/IGES/PDF）经过可行性、容差和可制造性优化的审查。
• 原型制作：使用软加工或线切割进行验证测试的小批量。
• 批量生产：严格批次控制的可扩展制造。

常见问题亮点

• 能够为高速电动车电机制造齿轮（ISO 5级精度，速度超过15,000 RPM）。
• 齿轮剃齿（Kashifuji KPS30）比成形快3-5倍，并允许在热处理后进行“硬剃齿”以获得更高的精度。
• 热处理服务（渗碳、氮化、感应淬火）通过认证合作伙伴提供，最终硬加工在内部完成。
• 灵活的MOQ：支持原型制作（1-5个单位）和大批量生产。

特征 / 技术规格

• ISO 5级精度
• 超低噪音
• 高耐久性
• 齿轮类型：直齿、斜齿、内齿圈、行星、轴、花键
• 模数范围：0.1 - 5.0
• 直径范围：Ø 3mm - Ø 300mm
• 材料选项：20CrMnTi、SNCM420、SCM440、42CrMo或定制
• 硬度：HRC 58-62
• 表面处理：高达Ra 0.2
• 生产工艺：滚齿、成形、剃齿、精密磨削
• 应用：EV减速器、行星齿轮箱、转向系统、发动机部件、执行器
