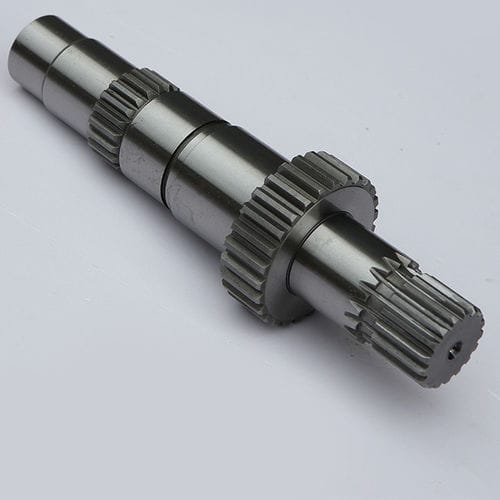

钢轴

合金精准花键

Hansheng Automation不仅提供标准规格的花键轴，还根据您的要求提供定制服务。我们保证产品质量，并为您的定制需求提供广泛的服务。 核心产品特征: - 多齿啮合结构: 大接触面积，厚齿排列，与传统的键驱动系统相比，承载能力提高30%以上，使该设计适用于重型机械、工业电机和其他高扭矩用途。 - 材料选择: 采用40Cr合金结构钢制成，经过淬火处理后表面硬度为HRC45-50，提供耐磨性和抗疲劳性以延长使用寿命。 - 几何精度保证: 严格控制轴与组件之间的尺寸公差（例如，矩形花键的小直径d的H7/f7公差），对准误差≤0.03mm（铣削），减少高速运行时的振动。 - 动态导向优势: 键槽侧平行度≤0.01mm/m（铣削），适用于需要轴向滑动的动态应用，如变速器换挡机构和伸缩轴，确保平稳无缝的动力传输。 - 覆盖国家/国际标准: 矩形花键: 严格遵循GB/T 1144-2001，提供轻型系列/中型系列（例如，6×18×22×5到8×32×38×6）的全面要求。可根据包括ANSI B92.1（30°压力角）和DIN 5482（45°压力角）在内的标准进行定制，支持非标准齿数、特殊材料（如不锈钢）和非标准键槽设计，快速响应定制需求。 - 制造工艺: CNC铣削+精密磨削。 加工流程: 棒材，锻件 → 粗车 → 回火 → 精车 → 铣削键槽 → 热处理（表面硬化或渗碳硬化） → 磨削中心孔 → 粗磨 → 精磨 → 最终检验和包装 每批货物都在坐标测量设备下进行检查，以确保关键宽度、小直径和大直径以及关键尺寸的完美符合。 一般参数、规格和选择指南: 规格 (N×d×D×B) | 小直径 d (mm) | 应用场景 | 扭矩容量 (N·m) 轻型系列 6×18×22×5 | 18 | 小型电机、自动化设备 | ≤500 轻型系列 6×21×25×5 | 21 | 纺织机械、精密传动 | ≤800 中型系列 6×23×26×6 | 23 | 通用工业齿轮箱 | ≤1200 中型系列 8×32×38×6 | 32 | 重型机床、矿山机械 | ≤2500 注意: 可定制的键数 N=4/6/8/10，主要直径 D 公差 H10/a11，键宽 B 公差 H11/d10。 压力角 | 模数 m (mm) | 特点 | 典型应用 30° | 1.5–5 | 强大的自定心能力，适用于高速传动 | 航空发动机联轴器 45° | 0.5–3 | 短齿形，高强度，良好的抗冲击性 | 建筑机械离合器 注意: 可根据客户要求提供可定制的参数，如齿顶高度系数和位移系数。 基础材料: 40Cr（默认），可选20CrMnTi（渗碳和淬火），304不锈钢。 表面处理: 发黑（防锈），高频淬火（表面硬度提高到HRC55+），镀层（镍磷/硬铬，耐腐蚀）。 定制流程和服务承诺: - 需求沟通: 提供图纸（CAD/3D模型）或参数表（键数、尺寸、材料等）。 - 解决方案确认: 在24小时内反馈报价和技术解决方案，提供样品生产支持。 - 生产周期: 根据复杂性而异。
