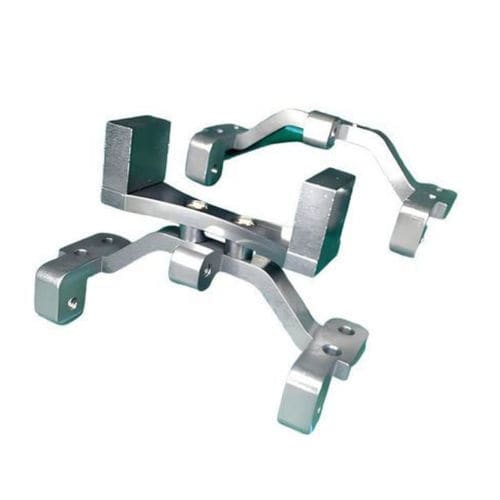

碳化钢铸造

铁钢铝

产品概述为什么选择汉盛自动化？ 汉胜自动化为支架连接件和结构连接部件提供完整的交钥匙解决方案。公司利用制造高精度传动部件的专业技术，将 "齿轮级精度 "带入结构铸件领域。无论您需要的是用于重型机械的大型球墨铸铁支架，还是用于自动化的轻型铝制连接件，汉盛都能提供即装即用的部件，公差小至 ±0.005mm。 主要产品特性

• 无与伦比的加工精度：支架连接件与精密齿轮箱在同一车间加工。在泰信数控铣床和兄弟数控车床的支持下，汉胜的铣削和车削精度达到±0.005毫米，磨削精度达到±0.002毫米。
• 大型重载能力：铸造能力可达 3800 × 1500 × 1200mm，卧式加工中心可加工最大 2100 × 1060mm 的零件。
• 多种铸造工艺：
  • 砂型铸造：大型铁/钢支架的成本效益。
  • 发泡铸造：适用于无拔模角度的复杂几何形状。
  • 重力铸造：铝合金链接的高密度选择。 材料和工艺规格
  • 球墨铸铁： GGG40、GGG50、GGG60（高强度）
  • 灰铁： GG20、GG25（减振）
  • 碳/合金钢： 4140、42CrMo、WCB
  • 铝： A356、ZL101（轻质）
  铸造方法 树脂砂铸造、绿砂铸造、发泡铸造、重力铸造 加工能力 CNC 铣削、镗孔、车削、磨削、线切割放电加工（Seibu M50B） 热处理 正火、退火、淬火和回火 (Q&T)、去应力 表面处理 喷丸、底漆、粉末涂层、阳极氧化、防锈油 技术参数和公差
  • 精密铣削： ±0.005mm
  • 精密车削： ±0.005mm
  • 超级镜面抛光： ±0.002mm
  • 铸造公差： ISO 8062 CT10-CT12 (砂型), CT7-CT9 (失泡/精密)

最大加工： ±0.005mm

精密车削： ±0. 最大加工尺寸：

• 铸造： 3800mm × 1500mm × 1200mm
• CNC 加工： 2100mm × 1060mm（水平中心）
• 质量标准： 通过 ISO 9001 认证

质量保证

• 结构支架的检验标准异常严格，与精密齿轮的检验标准（ISO 5 级）相当：
• NDT（无损检测）：
• 设备：齿轮检测机（用于复杂轮廓）、硬度测试仪。 应用
  • 重型工程机械：挖掘机和装载机的铲斗连接、动臂枢轴和底盘支架。
  • 工业自动化：机器人底座连接臂、精密轨道支撑（要求高平面度）。
  • 动力传动：行星齿轮箱和电机的安装支架。
  • 农业设备：拖拉机和收割机的高强度连接臂。 常见问题
    • 加工：100% 的精密加工均由内部先进设备完成，确保全面控制质量和进度。
    • 严格公差：使用高端 CNC 中心可实现 H6/H7 的孔公差和 ±0.005mm 以内的位置公差。
    • 三维文件格式：可接受 STEP (.stp) 、IGES (.igs) 、X_T 和 SolidWorks 文件，以及用于公差规格的 2D PDF 图纸。
    • 小批量订单/原型：在批量生产铸造之前，通过对实体块或三维打印砂模进行数控加工，支持快速原型制作。 特性/技术规格
      • 材料选项：球墨铸铁（GGG40、GGG50、GGG60）、灰铸铁（GG20、GG25）、碳钢/合金钢（4140、42CrMo、WCB）、铝（A356、ZL101）
      • 铸造方法：树脂砂铸造、绿砂铸造、泡沫消失模铸造、重力铸造
      • 加工：数控铣、镗、车、磨、线切割
      • 热处理：正火、退火、淬火和回火、去应力
      • 表面处理：喷丸、底漆、粉末涂层、阳极氧化、防锈油
      • 加工公差：±0.005 毫米（铣/车），±0.002 毫米（磨）
      • 铸造公差：ISO 8062 CT10-CT12（砂型），CT7-CT9（发泡/精密）
      • 最大铸造尺寸：3800mm × 1500mm × 1200mm
      • 最大 CNC 加工尺寸：2100mm × 1060mm
      • 质量标准：ISO 9001 认证
      • 检测：坐标测量机、无损检测（超声波、磁粉）、齿轮检测机、硬度检测仪
      。
