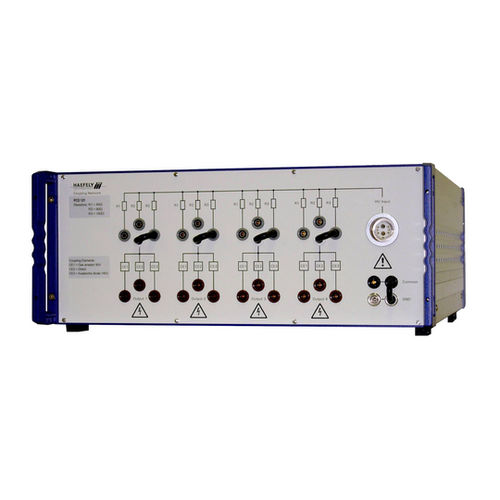

耦合网络 PCD 122

PCD 122用于对符合IEC/EN和ITU标准的非屏蔽对称数据和信号线进行10/700μs脉冲的耦合，峰值可达6.6kV。最多可以同时测试2对/4条线。 为了获得最大的灵活性，PCD 122中只包括耦合元件。取决于被测物的去耦电路，可以单独放在测试装置中。用于共模（纵向，线对地）和差模（横向模式，线对线）测试的手动耦合路径切换。默认的耦合元件是气体捕集器和击穿雪崩二极管。耦合元件可以很容易地选择。直接耦合输出允许客户使用他自己的耦合元件。 10/700微秒脉冲 包括串行电阻 最多可以测试4条线 信号带宽可达 > 10 MHz EUT线路上的低电容性负载 手动选择耦合路径
