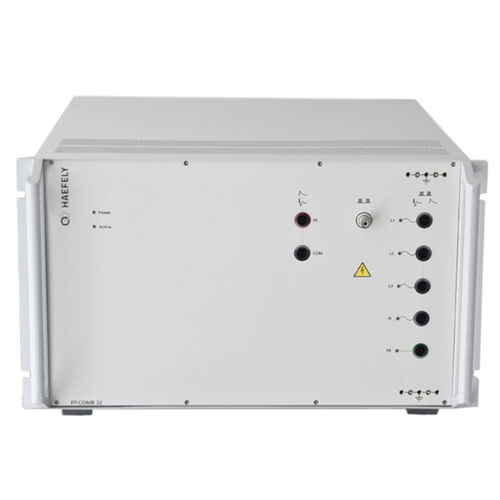

FP-COMB 32 是一种组合式自动三相耦合/退耦网络 (CDN),用于浪涌组合波、环形波和 EFT/Burst 测试。
它完全符合 IEC/EN61000-4-4、IEC/EN61000-4-5、IEC/EN61000-4-12、ANSI C62.41 等标准要求。它的设计目的是让用户能够高效地设置和执行与 AXOS 系列可扩展抗扰度测试系统一起进行的测试。CDN 可根据用户通过 AXOS 5 和/或 AXOS 8 控制器设置的测试参数,自动更改耦合路径、相位角和源阻抗。
功能特点
- 浪涌组合波,1.2/50 us - 8/20 us
- 环形波,100 kHz
- 电快速瞬态 (EFT) / 脉冲串
- 浪涌组合波和环形波的冲击电压为 7 kV
- 5 kV 冲击电压(用于 EFT/脉冲串
- 线电压 480 伏交流相间电压和 480 伏直流电压
- 每相 32 A EUT 电流
- 每个耦合路径的自动相角同步
---
