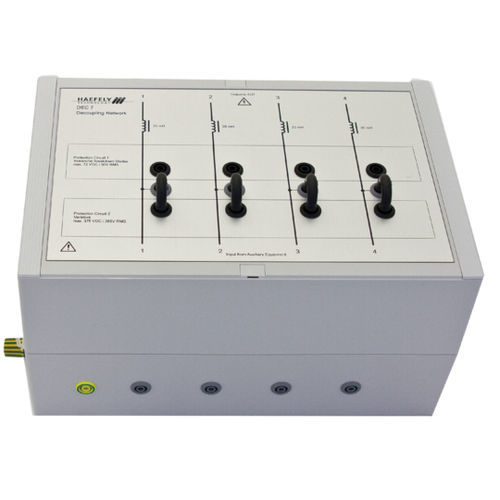

去耦网络 DEC 7

DEC 7用于将辅助设备从被测物上去耦，被测物可使用1.2/50 us - 8/20 us组合波脉冲或环形波100 kHz脉冲，峰值可达6.6 kV。 它用于根据IEC/EN标准对非屏蔽的不对称控制和数据线进行去耦。最多可以同时测试4条线。为了获得最大的灵活性，DEC 7中只包括去耦和保护元件。耦合电路，这取决于要测试的EUT，可以在测试设置中单独放置。手动耦合选择保护元件以获得对辅助设备的最佳保护。默认的保护元件是变阻器和击穿雪崩二极管（ABD）。有了这样的元件，对EUT线路的电容性负载就很小。去耦元件可以很容易地选择。也可以在没有任何保护元件的情况下进行测试。 - 去耦电感器 20 mH 无补偿 - 1.2/50 us - 8/20 us 组合波脉冲 - 100 kHz环形波脉冲 - 击穿雪崩二极管和变阻器作为保护元件 - 最多可以测试4条线 - 信号带宽可达约100赫兹
