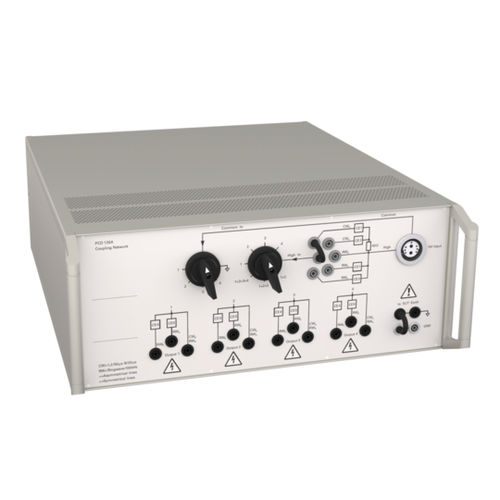

耦合网络 PCD 126A

PCD 126A用于将1,2/50us - 8/20us组合波脉冲浪涌耦合到符合IEC/EN标准的非屏蔽不对称数据和信号线上。 根据IEC/EN标准，它还可用于将环形波脉冲浪涌耦合到非屏蔽的非对称和对称的数据和控制线上。峰值可高达6.6kV。最多可以同时测试4条线。为了获得最大的灵活性，PCD 126A中只包括耦合元件。取决于被测物的去耦电路，可以单独放在测试装置中。用于共模（纵向，线对地）和差模（横向，线对线）测试的手动耦合路径切换。默认的耦合元件是电容器、击穿雪崩二极管和气体捕集器。耦合元件可以很容易地选择。直接耦合输出允许客户使用他自己的耦合元件。 组合波1,2/50us - 8/20us脉冲 包括串联电阻40欧姆 环形波100kHz脉冲 最多可以测试4条线 信号带宽可达一些MHz 手动选择耦合路径 安全简便 - 所有的插座都是安全的香蕉插头，以确保用户的最大安全。选择的耦合路径可以一目了然。 坚固可靠 - 仔细的部件选择确保PCD 126A在最剧烈的测试中也能继续运行。
