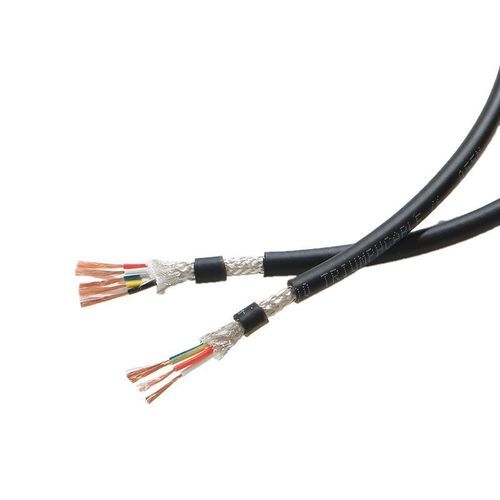

操控电缆线束 TRVVP

信号多导体多股

适用范围
用于连接机器人控制系统的控制信号电缆（包括弧焊机器人、点焊机器人、装配机器人、喷涂机器人、物料搬运机器人、水下勘测机器人、雕刻机器人、码垛机器人等）。适用于反复大弯曲的场合、拖链/拖拽链中频繁磨损的电缆以及电机等设备产生电磁干扰的环境。

产品特性

• 柔性外表面，耐磨、耐割
• 阻燃：符合 IEC 60332‑1‑2；耐油：符合 EN 60811‑404
• 最大运行速度：≤ 3 m/s
• 弯曲半径：运行距离 < 10 m → 4×D；运行距离 ≥ 10 m → 7.5×D（D = 电缆外径）
• 针对拖链应用设计：使用寿命 > 2000 万次链路循环

产品结构

• 导体：超细多股裸铜（含拉伸芯），符合 IEC 60228
• 绝缘：6 类 TPE 心线绝缘
• 外护套：PUR，灰色（RAL 7001）
• 绞合方式：< 8 芯 — 捆束绞合；≥ 8 芯 — 分组绕加强芯绞合

技术规格
导体标识：黑色导体，白色数字标记，符合 DIN VDE 0293
导体电阻：符合 IEC 60228 第 6 类
保护地导体：G = 含黄绿双色保护地导体；X = 不含黄绿双色保护地导体

参数表
规格 (mm²) | 电缆外径 (mm) | 导体外径 (mm) | 导体电阻 20°C 时 (最大, Ω/km) | 绝缘厚度 (mm) | 护套厚度 (mm) | 额定电压 (V)
3*0.2 | 5.4±0.2 | 1.3 | 92.3 | 0.4 | 1.0 | 300/300V
3*0.3 | 5.6±0.2 | 1.5 | 69.2 | 0.5 | 1.0 | 300/300V
3*0.5 | 6.5±0.2 | 1.8 | 39 | 0.5 | 1.0 | 300/300V
3*0.75 | 7.5±0.2 | 2.1 | 26 | 0.6 | 1.1 | 300/300V
3*1.0 | 8.1±0.2 | 2.4 | 19.5 | 0.6 | 1.1 | 300/300V
3*1.5 | 9.1±0.2 | 2.8 | 13.3 | 0.7 | 1.2 | 300/300V
3*2.5 | 10.9±0.2 | 3.4 | 7.98 | 0.8 | 1.3 | 300/300V

特性 / 技术规格

• 导体材料：超细多股裸铜（IEC 60228）
• 绝缘材料：TPE 类别 6
• 护套材料：PUR（灰色 RAL 7001）
• 额定电压：300/300 V
• 弯曲半径指引：运行距离 <10 m 时为 4×D；运行距离 ≥10 m 时为 7.5×D
• 最大运行速度：≤ 3 m/s
• 阻燃：IEC 60332‑1‑2；耐油：EN 60811‑404
• 专为拖链/拖拽链应用设计，适用于高弯曲循环的场合（使用寿命 >2000 万次循环）
