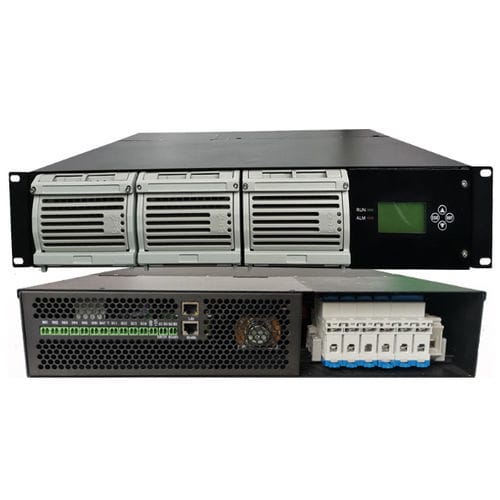

19"机架电源 VT-220 / 48-150AS

AC/DC调节单输出

描述
电信整流系统采用先进的模块化设计，机型紧凑，同时可提供满足通信与电力行业需求的足够功率。该系统由一个或多个整流模块及监控模块组成。正常工作情况下，整流系统为负载供电，提供电池浮充电流和电池均衡电流。

主要特性

• 交流输入：L+N+PE/220Vac
• 直流输出电压：40VDC ~ 59VDC
• 保修期：2 年
• 型号、尺寸与重量：
  • 220/48-50A：482*380*88mm / 12.5KG
  • 220/48-100A：482*380*88mm / 12.5KG
  • 220/48-150A：482*380*88mm / 15KG

技术参数（表）
型号：VT-220/48-150AS
工作环境 - 工作温度：-5°C ~ 45°C
存储温度：-40°C ~ 70°C
相对湿度：≤ 90%RH (30°C)
海拔：≤ 2000m
过电压等级：等级 II
污染等级：等级 II
其它：无导电性粉尘或腐蚀性气体。无爆炸可能性

交流输入 - 交流输入：L＋N＋PE/220Vac
适用电网：TN, TT
输入电压范围：85Vac ~ 300Vac
输入频率：45Hz ~ 65Hz
最大输入电流：≤ 33A
功率因数：≥ 0.99

直流输出 - 正常输出电压：48Vdc
额定输出电压：53.5Vdc
输出电压范围：40Vdc ~ 59Vdc
输出电流：0 ~ 150A（输出电压为53.5V时）
电压精度：≤ 1%
效率：≥ 94%
噪声（峰-峰）：≤ 200mV (0 ~ 20MHz)
加权噪声：≤ 2mV (300Hz ~ 3400Hz)

交流输入报警与保护 - 交流输入过压报警点：默认：280Vac ± 5Vac，可通过监控配置
交流输入欠压报警：默认：90Vac ± 5Vac，可通过监控配置
交流输入过压保护恢复：默认：295Vac ± 5Vac
交流输入欠压保护点：默认：90Vac ± 5Vac，可通过监控配置

直流输出报警与保护 - 直流输出过压报警点：默认：29Vdc ± 0.5Vdc，可通过监控配置
直流输出欠压报警点：默认：21Vdc ± 0.5Vdc，可通过监控配置
直流输出过压保护点：默认：29.0Vdc ± 0.5Vdc，可通过监控配置
LLVD：默认：22Vdc ± 0.5Vdc，可通过监控配置
BLVD：默认：21Vdc ± 0.5Vdc，可通过监控配置

规格

• 型号：VT-220/48-150AS
• 交流输入：L+N+PE / 220Vac
• 输入电压范围：85Vac ~ 300Vac
• 输入频率：45Hz ~ 65Hz
• 最大输入电流：≤ 33A
• 功率因数：≥ 0.99
• 正常直流输出电压：48Vdc
• 额定输出电压：53.5Vdc
• 直流输出电压范围：40Vdc ~ 59Vdc
• 输出电流：0 ~ 150A（在53.5V时）
• 电压精度：≤ 1%
• 效率：≥ 94%
• 噪声（pp）：≤ 200mV (0 ~ 20MHz); 加权噪声 ≤ 2mV (300Hz ~ 3400Hz)
• 工作温度：-5°C ~ 45°C
• 存储温度：-40°C ~ 70°C
• 相对湿度：≤ 90%RH (30°C)
• 海拔：≤ 2000m
• 尺寸（所有型号）：482*380*88mm
• 重量：220/48-50A & 220/48-100A = 12.5KG; 220/48-150A = 15KG
• 保修期：2 年
