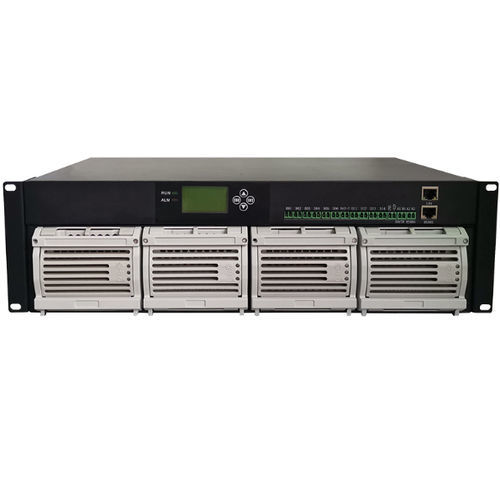

3U电源 VT-220 / 48-200AS

直流调节单输出

产品说明
交流输入：176 VAC ～ 280 VAC。直流输出：40 VDC ～ 60 VDC。尺寸：482 × 410 × 132 mm（19英寸 3U）。重量：21 kg。保修：2 年。

概述
VT-220/48-200AS 是面向电信级的模块化直流整流系统，适用于 19 英寸机架安装。模块化结构可通过增减整流模块实现功率扩展，并集成监控模块进行系统监控。适用于通信和工业电源应用，系统在正常运行时提供负载功率并为电池提供浮充和均衡电流。整流模块支持并联运行与电流共享，实现冗余与容量扩展。

技术参数（表）
Model: VT-220 / 48-200AS
环境 - 工作温度：-40°C ~ 55°C
环境 - 存储温度：-40°C ~ 70°C
环境 - 相对湿度：≤ 90% RH（30°C）
环境 - 海拔：≤ 2000 m（超过 2000 m 需降额）
交流输入 - 交流输入系统：L＋N＋PE / 220 VAC
交流输入 - 输入电压范围：176 VAC ~ 280 VAC
交流输入 - 输入交流频率：45 Hz ~ 65 Hz
交流输入 - 最大输入电流：≤ 51.13 A
交流输入 - 功率因数：≥ 0.99
直流输出 - 额定输出电压（标称）：48 VDC
直流输出 - 额定输出电压：53.5 VDC
直流输出 - 额定输出容量：12,000 W
直流输出 - 输出直流电压：40 VDC ~ 60 VDC
直流输出 - 输出直流电流：0 ~ 50 A（输出电压 48 V）
直流输出 - 电压设定精度：≤ 1%
直流输出 - 效率：≥ 93.2%
直流输出 - 噪声（峰峰值）：≤ 200 mV（0 ~ 20 MHz）
直流输出 - 加权噪声：≤ 2 mV（300 Hz ~ 3400 Hz）
交流输入报警与保护 - 交流过压报警点：默认：280 VAC ± 5 VAC*
交流输入报警与保护 - 交流欠压报警点：默认：176 VAC ± 5 VAC
交流输入报警与保护 - 交流过压保护恢复差值：默认：295 VAC ± 5 VAC
交流输入报警与保护 - 交流欠压保护点：默认：180 VAC ± 5 VAC*
直流输出报警与保护 - 直流过压报警点：默认：58 VDC ± 0.5 VDC*
直流输出报警与保护 - 直流欠压报警点：默认：45 VDC ± 0.5 VDC*
直流输出报警与保护 - 直流过压保护点：默认：60 VDC ± 0.5 VDC*
直流输出报警与保护 - LLVD：默认：44 VDC ± 0.5 VDC*
直流输出报警与保护 - BLVD：默认：45 VDC ± 0.5 VDC*
整流器 - 负载共享：整流器可并联工作并共享电流；不平衡优于额定输出电流的 ±5%
整流器 - 输入降额（45°C 时）：输入 ≥ 154 VAC 时可输出 100% 功率；输入 < 154 VAC 时可输出 300 W；输入 85 VAC 时整流器停止工作

技术规格

• Model: VT-220 / 48-200AS
• 尺寸（宽×深×高）：482 × 410 × 132 mm
• 重量：21 kg
• 额定输出电压：48 VDC
• 标称输出电压：53.5 VDC
• 输出电压范围：40 VDC – 60 VDC
• 额定输出容量：12,000 W
• 输入电压范围：176 VAC – 280 VAC
• 输入频率：45 Hz – 65 Hz
• 最大输入电流：≤ 51.13 A
• 功率因数：≥ 0.99
• 效率：≥ 93.2%
• 工作温度：-40°C – 55°C
• 存储温度：-40°C – 70°C
• 相对湿度：≤ 90% RH（30°C）
• 海拔：≤ 2000 m（超过 2000 m 需降额）
• 噪声（峰峰值）：≤ 200 mV（0 – 20 MHz）
• 加权噪声：≤ 2 mV（300 Hz – 3400 Hz）
• 保护/报警：AC/DC 过压与欠压报警/保护点（详见技术参数）
