太阳能充电器/变流器 VT-HF48S220V-5KVA

离网型混合动力一体式

简介
VOITA VT-HF48S220V-5KVA 是一款混合型逆变器/充电器，集纯正弦波逆变器、内置 MPPT 太阳能充电器和交流电池充电器于一体，可在紧凑机箱内提供具备 UPS 特性的备用电源。前面板 LCD 可配置电池充电电流、交流/太阳能充电优先级和输入电压阈值，按钮操作便于现场调整。

主要特点

• 纯正弦波逆变器，支持冷启动及无电池运行
• 内置 MPPT 太阳能控制器（MPPT 范围 120–450 Vdc；最大 PV Voc 500 V）
• 可通过 LCD 配置输入电压范围和电池充电电流
• 可选择 AC/太阳能充电优先级；兼容市电或发电机输入
• 市电恢复自动重启，具备过载、过温、短路等全面保护
• 通信接口：RS485、RS232；并联系统具有并行通信端口；可选干触点

技术规格

• 型号：VT-HF48S220V-5KVA
• 品牌：VOITA
• 直流输入：48 VDC（标称）
• 逆变器输出：220VAC，50Hz（可配置 50/60Hz）；额定输出功率：5kVA / 5kW；纯正弦波
• 效率：>95%（市电模式）；逆变器峰值效率 94%
• 尺寸（短规格）：482 × 290 × 113 mm，净重 13 kg；通用规格：438 × 438 × 130.8 mm，净重 14 kg
• 颜色：白色；安全认证：CE

运行参数

• 市电模式：标称输入 230Vac；低/返回/高失电阈值可配置（示例 UPS 阈值：170/180/280 Vac）
• 逆变器模式：输出稳压 ±5%；输出频率 50/60Hz；冲击容量为额定功率的 2 倍，持续 5 秒；过载保护：≥150% 负载时 5 秒；110–150% 时 10 秒
• 充电模式：PV+AC 最大充电电流 100 A；AC 最大充电电流 60 A；三步充电算法，bulk/float/overcharge 设置（Flooded 58.4V / AGM 56.4V / Float 54V / Overcharge 63V）
• 太阳能输入：额定 PV 功率 5,500 W；MPPT 电压范围 120–450 Vdc；PV Voc 最大 500 V；最大 PV 输入电流 18 A；最大 PV 充电电流 100 A

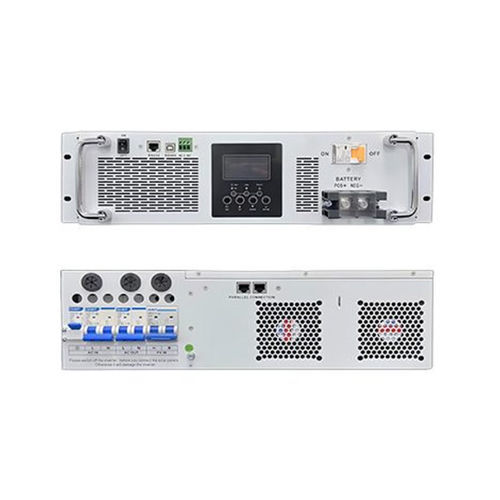

通信与面板

• LCD 显示，带状态、充电和故障指示；功能按钮和电源开关
• 交流输入/输出、PV 输入、蓄电池输入及电池断路器；接地端子
• RS232、RS485 及并行通信端口（并联系统）；可选干触点

应用与系统架构

• 适用于小型商用场所、通信、远程设备和工业应用的离网与备份电源
• 支持光伏组件和可选发电机；并联型号支持并联扩容

环境与保护

• 工作温度：-10°C 至 55°C；存储温度：-15°C 至 60°C；湿度 5–95% RH（无冷凝）
• 具备过载、过温、短路及输出短路保护（断路器/电子保护）
