DC/DC变流器 / 升压

大功率调节机架

产品概述

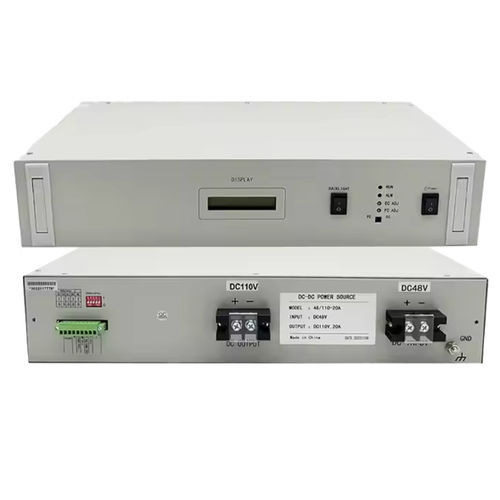

VOITA 机架式 DC-DC 升压转换器，适用于需要稳定直流升压的工业与通信系统。可作为独立电源使用，亦可并联运行并支持自动分流以扩展容量。产品为 2U 19 英寸机架安装，效率高且电磁兼容性良好。

基本规格

• 直流输入：48 VDC（典型型号）
• 直流输出（示例）：220 VDC（系列依据型号可支持 DC220V / DC110V / DC48V / DC24V 输出）
• 输出电流：10 A（系列亦有 20 A 等额定）
• 允许输入范围（48V 型号）：43 V – 56.7 V
• 信号端口：RS485（可选）
• 外形：2U，19 英寸机架安装

技术特性

• 输出过压、过流、短路保护
• 高温保护
• 并联输出自动电流共享技术
• 支持 RS485 通信（可选），配合实时监控软件
• 可选 4 路干接点：输出状态、输出电压异常、内部温度、蓄电池低压

注意事项

• 按照说明书步骤操作，遵循手册要求。
• 谨慎搬运设备。
• 按正确电源接线方式操作，注意极性。
• 确保良好接地以避免触电及设备损坏。
• 避免过载使用以防故障。
• 保留使用说明书以备后用。

部分技术指标
效率：≥85%（表中）；满载效率：≥90%（产品说明）
输出过流保护容差：额定 ±5%
电源/负载变动率：≤±0.5%
温度系数：150 PPM/℃
峰值纹波 Vpp ≤ 100 mV；开关频率纹波 Vpp ≤ 60 mV；噪声 ≤ 1 mV
环境温度范围：0 ～ 45℃；湿度：≤95% RH 非冷凝；海拔：≤2000 m
耐压试验：DC 2500 V；漏电流：< 10 mA

输入欠压/过压保护点
DC220V：LVP 180 V，OVP 270 V
DC110V：LVP 90 V，OVP 140 V
DC48V：LVP 40 V，OVP 60 V
DC24V：LVP 20 V，OVP 32 V

浮充/均充电压范围与默认值
浮充电压可调范围：DC220V 180–230V；DC110V 99–132V；DC48V 43–56.7V；DC24V 22–27.6V
默认浮充输出：DC220V 220V；DC110V 121V；DC48V 52.8V；DC24V 26.4V
均充电压可调范围：DC220V 192–245V；DC110V 110–132V；DC48V 48–57.6V；DC24V 24–29.8V
默认均充输出：DC220V 227V；DC110V 127V；DC48V 56.4V；DC24V 28.2V
输出电压保护点示例：DC220V 245V ±1V；DC110V 145V ±1V；DC48V 58V ±1V；DC24V 30V ±1V

端口定义（后面板）
DC 输入：DC input+ 与 DC input-
DC 输出：DC output+ 与 DC output-
拨码开关（通信地址码）：B0–B3 二进制编码（地址 0–15）
9 针端子：RS485 A / B
故障干接点（公共+触点）：COM；BATTERY FAIL；TEMP FAIL；OUT VOLTAGE FAIL；OUT FAIL
电流共享接口（并联用）：SH+ 与 SH-（并联线接口）

启动步骤（摘要）

• 将直流输出线连接到负载。
• 将直流输入线接到 DC input 端子并注意极性。
• 如需通信，连接 RS485 接口。
• 打开电源开关，开始运行。

维护 / 故障处理（摘要）

• 输出电压错误：调整浮充/均充电位器。
• 故障指示亮：检查输出及蓄电池是否过放、损坏、短路或过流。
• 有输出但负载无电：检查输出线是否开路。
• 输出不稳定：检查是否过载；确认输入电压符合要求。
• 无输出：检查输出接线、输入保险和输入电源线。

技术规格

• 品牌：VOITA
• 型号系列：Rack Mount DC Step up Converter（可选 DC220V / DC110V / DC48V / DC24V）
• 额定直流输入：48 VDC（典型）
• 允许直流输入范围（48V 型号）：43–56.7 V
• 额定直流输出（示例）：220 VDC
• 输出电流：10 A（示例）— 系列亦有 20 A
• 信号/通信：RS485（可选）
• 尺寸：2U，19 英寸机架安装
• 效率：≥85%（表）；满载 ≥90%
• 保护：OVP、OCP、短路、高温保护
• 并联运行：自动电流共享（SH+/SH-）
• 环境：0–45℃；湿度 ≤95% RH 非冷凝；海拔 ≤2000 m
• 安全：耐压 DC2500V；漏电流 <10 mA
