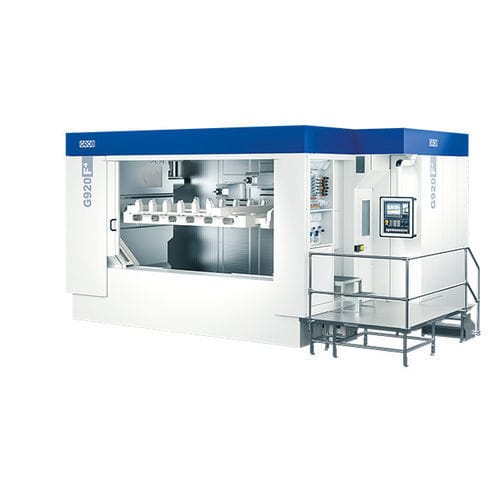

5轴CNC加工中心 G9 series

立式HSK A-63用于汽车工业

概述
介绍G900系列用于大型（mega/giga）铸件的加工能力。G920F5提供复杂轮廓的5轴加工；G920F4用于高性能的4轴加工。模块化平台、多种主轴布局和优化的温控方案支持大型汽车及结构件的高精度、可重复生产。

G920F4 / G920F5 概览
G920F4：为精密4轴加工优化，配备水平或垂直布置的双主轴和可承载长达2,900 mm工件的工作台。
G920F5：在相同模块化平台上增加完整的5轴能力，以加工复杂几何形状。

主要特点

• X、Y、Z直线轴驱动加工主轴，实现高定位精度
• 轴的动态特性与刚性优化，保证短的换刀时间和稳定切削
• 提供4轴（G920F4）和5轴（G920F5）配置
• 主轴配置：水平或垂直布置的两主轴；亦可选单主轴方案
• 为加工精度设计的温度管理概念
• 模块化设计实现高制造灵活性与便捷换装
• 示例最大工件尺寸：Ø 2,000 mm / 长度 2,900 mm

自动化

• 机器人自动化：前装或顶装
• 根据生产需求定制自动化解决方案
• 通过双夹具直接装入工作区以缩短循环时间
• 可集成去毛刺、清洗、标记等附加工序
• 标准化部件便于快速安装并缩短调试时间

线性龙门（自动化选项）

• 从上方直接全自动装载以提高吞吐量
• 水平与垂直的同步运动提高搬运效率
• 顶装方式保持机床地面可达性
• 针对低厂房高度可选伸缩式龙门

典型加工应用

• 电池托盘及电池相关结构件
• 用于汽车的mega/giga铸件
• 大型车身部件与结构件

视频 / 演示
#OneStepAhead — 演示视频展示了G900系列在mega/giga铸件加工及多种加工方案中的能力。

技术规格

• 制造商：GROB-WERKE GmbH & Co. KG
• 系列：G900系列（含G920F4与G920F5）
• 5轴加工能力：G920F5
• 4轴加工能力：G920F4
• 主轴配置：水平/垂直布置的双主轴；可选单主轴
• 工作台 / 最大工件长度：最大 2,900 mm
• 最大工件尺寸（示例）：Ø 2,000 mm / 长度 2,900 mm
• 为高动态性能与短换刀时间优化的轴驱动
• 确保加工精度的温度管理概念
• 模块化设计便于换装与定制
• 自动化选项：机器人前装/顶装、双夹具、去毛刺/清洗/标记集成、线性龙门（水平/垂直同步运动）、伸缩龙门版本
