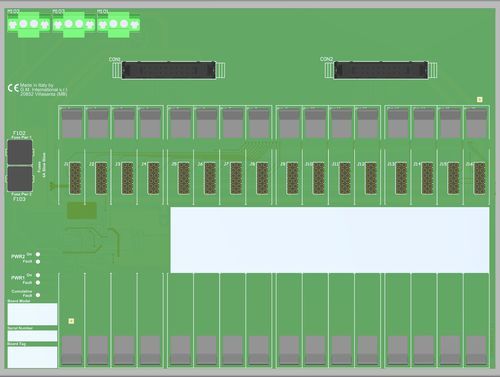

插入式接线盒 TBE-D5016-MOD-001

用于继电器功率塑料

用于 Modicon M580 安全 BMXSDI1602 DI 卡的 16 位端接板该端接板（带外壳，TBE）为系统 I/O 卡与 D5000 / D6000 系列模块之间的直接连接提供端子。安全区和危险区之间的本质安全保护和信号隔离由 D5000 系列相关设备提供。Modicon M580 安全 DI 板接口 16 位终端板，最多可连接 32 个通道降低电缆安装和维护成本电源故障监控为单个 DIN 导轨安装套件提供安装硬件状态：活动通道：电源电压标称 24 Vdc（20 至 30 Vdc），反极性保护，双接线端子用于冗余电源，带 OR 二极管用于混合电源电压。通过极化插入式断开螺钉接线端子进行连接，适用于最大 2.5 mm² 的端接，螺钉固定。故障检测类型板载诊断仪监控电源完整性和模块累积故障。任何故障都会通过停用固态继电器和激活相应的 LED 指示灯来报告。如果出现以下情况，则发出警报：1）电源 1 或 2 < 17 伏直流；2）电源 1 或 2 > 33 伏直流；3）模块累积故障接通。在下列情况下警报解除：1）20 伏直流电压 < 电源 1 和 2 < 30 伏直流电压；2）无模块累积故障。通过极化插入式断开螺丝接线端子进行连接，可容纳最大 2.5 mm² 的端接，螺丝固定。输出额定值 100 mA 35 V（压降 ≤ 1 V）。I/O 卡接口连接2 x 20 极插座连接器（需要母配连接器）.电缆TBD.环境条件工作温度范围 -40 至 +70 °C.最大海拔高度 2000 m a.s.l.存储温度范围 -45 至 +80 °C.安装类型包括用于安装在 35 mm 单 DIN 导轨上的硬件.重量约 1 kg，不包括带塑料夹的模块.位置安装在安全区域.尺寸宽度 240 mm，深度 180 mm，高度 154 mm.位置数：位置数：16 最大通道数：32电压：标称 24 伏直流（20 至 30 伏直流），反极性保护，双接线端子用于冗余供电，带 OR 二极管用于混合供电电压： 1.最大允许电流消耗：5 A（作为总电源）。连接：采用极化插入式断开螺丝接线端子，可连接最大 2.5 mm²的端子，螺丝固定：故障检测：板载诊断功能可监控电源完整性和模块累积故障。任何故障都会通过停用固态继电器和激活相应的 LED 指示灯来报告：报警条件：电源 1 或 2 < 17 伏直流或 > 33 伏直流，或模块累积故障接通。如果 20 Vdc < 电源 1 和 2 < 30 Vdc 且无模块累积故障，则警报解除：I/O 卡接口：2 x 20 极插座连接器（需要母头配对连接器）。工作温度：-40 至 +70 °C。最高海拔：2000 m a.s.l：重量：约 1 千克，不包括带塑料夹子的模块。位置：安装在安全区域：宽度：240 毫米，深度：180 毫米，高度：154 毫米。
