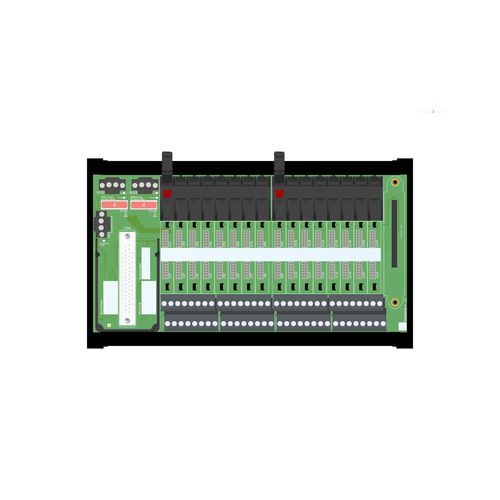

插入式接线盒 X1-TB-16-GMI-01

弹簧推入式用于继电器

该终端板 (X1-TB) 提供系统 I/O 卡与 X1 系列模块之间的直接连接。X1 系列相关装置 (X1-IS) 提供本安型保护和安全区与危险区之间的信号隔离。X1-TB 的 24 伏直流电源与两个插入式接线端子相连，用于冗余供电。如果电源或模块出现故障，监控电路会启动故障。SIL 3 / SC 3从 0 区/1 分区输入安装在 2 区/216 分区位置通用电路板接口，最多可连接 16 个通道降低电缆安装和维护成本电源故障监控单回路断开，便于维护操作可安装 X1-GW 网关进行配置和监控三个端口隔离，输入/输出/电源状态：活动通道：电源电压标称 24 伏直流（20 至 30 伏直流），反极性保护，用于冗余电源的双接线端子，带 OR 二极管以混合电压。最大电流消耗 1.5 A（作为总电源），4 A 时滞保险丝保护。连接采用极化插入式断开螺丝接线端子，最大可连接 2.5 mm²。任何故障都会通过停用固态继电器和激活相应的 LED 指示灯来报告。在下列情况下发出警报1) 电源 1 或 2 < 17 伏直流或 2) 电源 1 或 2 > 33 伏直流或 3) 模块累积故障接通。如果出现以下情况，则警报解除：现场接口通过极化插拔式 8 位螺钉接线端子或推入式弹簧接线端子进行连接，可连接最大 2.5 mm² 的端子。系统接口类型系统接口汇入电流，因此需要源 I/O 卡。电缆CABF034/xx，其中 "xx "表示长度（米）每通道最大电流 500 mA隔离测试电压现场/系统 2.5 kV；现场/电源 2.5 kV；系统/电源 500 V。环境条件工作温度极限 -40 至 +70 °C 最大海拔高度 2000 m a.s.l.存储温度极限 -45 至 +80 °C 安全说明设备相关仪器和无火花电气设备。安全参数Um = 250 Vrms 或 Vdc，-40 °C ≤ Ta ≤ 70 °C.安装类型包括用于安装在 35 毫米单 DIN 导轨上的硬件.重量约 1 千克，不包括模块.位置安全区域或 2 区或 2 分区.尺寸宽度 243 毫米，深度 143 毫米，高度 155 毫米.认证ATEX：FM ATEX I.S. (美国).X1系列英文证书（FM23ATEX0038X，FM，2025-08-13，欧洲）防爆：FM美国X1系列分区和区域英文证书（FM23US0073X，FM，2025-08-12，北美）防爆：FM加拿大X1系列分区和区域英文证书（FM23CA0055X，FM，2025-08-12，北美）IECEx：FM IECEx X1系列英文证书（IECEx FMG 23.0018X，FM，2025-08-12，国际）UKEx：FM UKEx I.S. X1 系列英文证书（FM23UKEX0039X，FM，2025-08-14，英国）符合性声明欧盟 X1-TB-16-GMI-01 符合性声明英国 X1-TB-16-GMI-01 符合性声明可提供 3D 图纸（STP 格式）特性/技术规格产品类型：适用于 X1 系列的 I.S. SIL3 16 位汇流排式端接板通道数：16功率耗散： 0.43 W @ 24 Vdc（典型值，不含模块）电源电压：标称 24 Vdc（20 至 30 Vdc）电流消耗：18 mA @ 24 Vdc（典型值，不含模块）最大电流消耗： 1.最大电流消耗：5 A（总电源），4 A 保险丝保护工作温度：-40 至 +70 °C 储藏温度：-45 至 +80 °C 最高海拔：2000 米：尺寸：243 x 143 x 155 毫米（宽 x 深 x 高）重量：约 1 千克（不包括模块）安装方式：DIN 导轨 35 毫米安装位置：1.5 千克：DIN 导轨 35 毫米安装位置：安全区或 2 区或 2 分区
