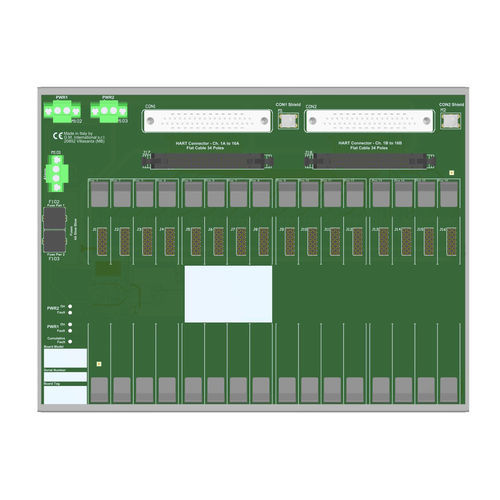

插入式接线盒 TBE-D5016-GMI-001

用于继电器功率塑料

这种带外壳的端接板 (TBE) 提供系统 I/O 卡与 D5000 / D6000 系列模块之间的直接连接。安全区和危险区之间的本质安全保护和信号隔离由 D5000 系列相关设备提供。TBE 的 24 Vdc 电源连接到两个插入式接线端子上，用于冗余供电。通用板接口连接到外部 GMI HART Mux 570016 位置终端板，最多可连接 32 个通道降低电缆安装和维护成本电源故障监控提供用于单 DIN 导轨安装套件的安装硬件状态：活动通道：电源电压标称 24 Vdc (20 至 30 Vdc)，反极性保护，双接线端子用于冗余电源，带 OR 二极管用于混合电源电压。最大允许电流消耗 1.5 A（作为总电源）。通过极化插入式断开螺丝接线端子进行连接，最大可连接 2.5 mm²。任何故障都会通过停用固态继电器和激活相应的 LED 指示灯来报告。在下列情况下发出警报1) 电源 1 或 2 < 17 伏直流或 2) 电源 1 或 2 > 33 伏直流或 3) 模块累积故障接通。如果出现以下情况，则警报解除：输出额定值 100 mA 35 V（压降 ≤ 1 V）。I/O 卡接口连接两个 SUB-D 37 极公连接器（需要母配连接器）。电缆 CABF034/xx，其中 "xx "表示长度，以米为单位（5、10、20、30 可用）。电缆扁平电缆 CABF032.环境条件工作温度范围 -40 至 +70 °C.最大海拔高度 2000 米.存储温度范围 -45 至 +80 °C.安装类型附带用于安装在 35 毫米单 DIN 导轨上的硬件.重量约 1 千克，不包括模块（+ 50 克塑料夹或 380 克金属夹）.位置安装在安全区域.尺寸宽度 240 毫米，深度 180 毫米，高度 154 毫米.技术规格/特性：位置数：16 最大通道数：2 通道最大通道数：1632 电源电压：标称 24 Vdc（20 至 30 Vdc）最大允许电流消耗：5 AP 保护保险丝：4 A 1.5 AP 保护保险丝：4 A 时滞工作温度：-40 至 +70 °C储存温度：-45 至 +80 °C最高海拔高度：2000 米：DIN 导轨 35 毫米重量：约 1 千克（不包括模块）尺寸：240 x 180 x 154 毫米（240 x 180 x 154 毫米）：240 x 180 x 154 毫米（宽 x 深 x 高）
