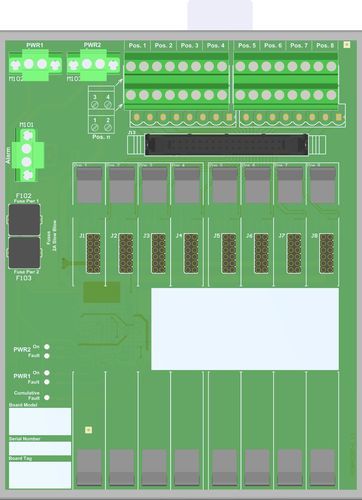

插入式接线盒 TBE-D5008-GMI-003

用于继电器功率

带外壳的端接板 (TBE) 为系统 I/O 卡与 D5000 / D6000 系列模块之间的直接连接提供端子。安全区和危险区之间的本质安全保护和信号隔离由 D5000 系列相关设备提供。TBE 的 24 伏直流电源连接到两个插入式接线端子板，用于冗余供电。带端子的通用板接口8 位终端板，最多可连接 16 个通道区域 2 安装（待定）电源故障监控提供用于单 DIN 导轨安装套件的安装硬件状态：激活通道：供电电压标称 24 Vdc (20 至 30 Vdc)，反极性保护，双接线端子用于冗余供电，带 OR 二极管用于混合供电电压。通过极化插入式断开螺钉接线端子进行连接，适用于最大 2.5 mm² 的端接，螺钉固定。故障检测类型板载诊断仪监控电源完整性和模块累积故障。任何故障都会通过停用固态继电器和激活相应的 LED 指示灯来报告。在下列情况下发出警报1) 电源 1 或 2 < 17 伏直流或 2) 电源 1 或 2 > 33 伏直流或 3) 模块累积故障接通。如果出现以下情况，则警报解除：输出额定值 100 mA 35 V（压降 ≤ 1 V）。I/O 卡接口连接16+16 个螺钉接线端子，可连接最大 2.5 mm²的端子，与模块 1 至 4 的端子完全对应。环境条件工作温度范围 -40 至 +70 °C.最高海拔 2000 米.存储温度范围 -45 至 +80 °C.安装类型附带用于安装在 35 毫米单 DIN 导轨上的硬件.重量约 0.9 千克，不包括模块.位置安装在安全区/2 区（待定）.尺寸宽度 140 毫米，深度 180 毫米，高度 154 毫米.位置数：8最大通道数：8电压：标称 24 伏直流（20 至 30 伏直流），反极性保护，双接线端子用于冗余供电，带 OR 二极管用于混合供电电压：连接：采用极化插入式断开螺丝接线端子，可连接最大 2.5 mm²的端子，螺丝固定。保护保险丝：2 A 时滞：故障检测：板载诊断功能可监控电源完整性和模块累积故障。如果电源 < 17 伏直流或 > 33 伏直流或模块累积故障接通，则发出报警。如果 20 Vdc < 电源 < 30 Vdc 且无模块累积故障，则警报解除：输出额定值：100 mA 35 V（压降 ≤ 1 V）：工作温度：-40 至 +70 °C 最大海拔高度：2000 m a.s.l.存储温度：-45 至 +80 °C：重量：约 0.9 千克（不包括模块）：位置：安全区/2 区（待定）：尺寸：140 x 180 x 154 毫米（宽 x 深 x 高）。
