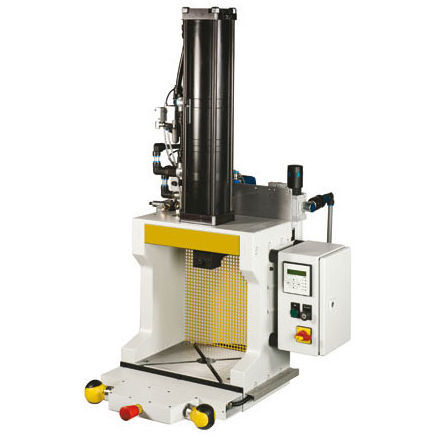

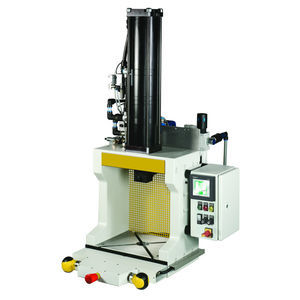

液压气动式压机 150 HPPV

生产装配工业用途

概述
H型框架液气压压力机，所示型号的压入力为150 kN。适用于需要由液气联动系统产生大压入力的工业生产与装配场景。可提供控制选项与安全配置以便于生产线集成。

尺寸表
A2: 756
B: 720
C: 522
D: 353
E: 150
X: 303
Y: 1207

可用底座型号

• X1 = 行程 50 mm，其中力行程 6 mm
• X1 = 行程 100 mm，其中力行程 6 mm
• X1 = 行程 50 mm，其中力行程 12 mm
• X1 = 行程 100 mm，其中力行程 12 mm，定制行程长度可按需提供

配件（示例）

• 双手安全控制 ES07
• SpiceFlex 模块化
• SE 系列，用于简单的双手安全控制
• 用于 SpiceFlex / D-Con 的带插头连接的有线脚踏开关
• 双手安全控制 ZS08

说明
下载区包含用于不同配置的技术包和 ZIP 文件（带 ZS07 或 SpiceFlex 的变体，以及不同的行程/力行程组合）。

技术规格

• 型号/系列: HPPV
• 压力机类型: H型框架液气压压力机
• 操作方式: 带控制（可选）
• 安装高度: 303 mm
• 安装宽度: 353 mm
• 行程 / 力行程: 50 mm / 6 mm（可按需提供 12 mm 及其他行程长度）
• 压入力（力行程）: 150 kN
• 压入力（接近行程）: 6.5 kN
• 拉出力（回程）: 6.2 kN
• 力发生方式: 液气联动缸
• 工作压力: 6 bar
• 定位孔: Ø 25 H7
• 工件夹紧: 可拆卸夹件
• 无扭转导向: 柱导向
• 连接软管: 1/2''
• 双手安全控制 ZS08: 可选
• 双手安全控制 Spice Flex: 可选
• 标准颜色: RAL 7035
• 重量: 420 kg
