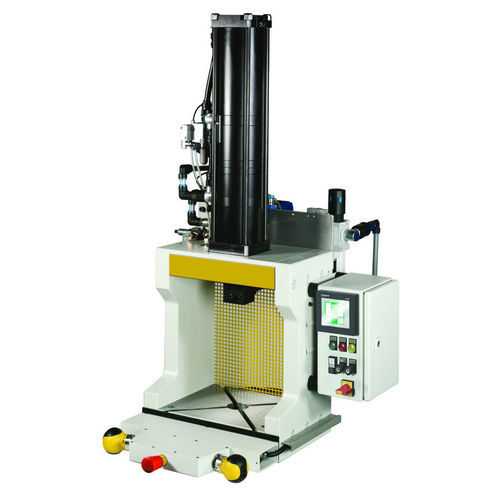

液压气动式压机 500 HPPV拱门式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 驱动类型
- 液压气动式
- 力度
500 kN
- 开口
360 mm
(14 in)- 行程
最少: 50 mm
(1.969 in)最多: 100 mm
(3.937 in)- 最大压力
6 bar
(87 psi)- 重量
520 kg
(1,146 lb)- 总宽度
450 mm
(18 in)- 总高度
360 mm
(14 in)
产品介绍
产品
H型框架液气压机，力行程压入力500 kN。本页面提供尺寸图、可选行程/力行程版本，以及可选的控制与安全装置。
尺寸表
A2: 826
B: 871
C: 670
D: 450
E: 185
X: 360
Y: 1660
行程变体
附件
技术规格
H型框架液气压机，力行程压入力500 kN。本页面提供尺寸图、可选行程/力行程版本，以及可选的控制与安全装置。
尺寸表
A2: 826
B: 871
C: 670
D: 450
E: 185
X: 360
Y: 1660
行程变体
- X1 = 行程50 mm，力行程12 mm
- X1 = 行程100 mm，力行程12 mm（可按需定制行程长度）
- X1 = 行程50 mm，力行程6 mm
- X1 = 行程100 mm，力行程6 mm
附件
- SE系列，用于简单的两手安全控制
- 带插头连接的有线脚踏开关（适用于 SpiceFlex / D-Con）
- 两手安全控制 ZS08
- 两手安全控制 ES07
- SpiceFlex 模块化
技术规格
- 压力机类型：H型框架液气压机
- 操作方式：带控制（可选）
- 安装高度：360 mm
- 安装宽度：450 mm
- 行程 / 力行程：50 mm / 6 mm（可选） — 可选变体：50 mm / 12 mm、100 mm / 6 mm、100 mm / 12 mm
- 压入力（力行程）：500 kN
- 压入力（进给行程）：14 kN
- 拉出力（回程）：13 kN
- 力产生方式：液气压缸
- 工作压力：6 bar
- 定位孔：Ø 40 H7
- 夹持件：可拆卸夹持件
- 防扭导向：立柱导向
- 连接软管：1/2"
- 两手安全控制 ZS08：可选
- 两手安全控制 Spice Flex：可选
- 标准颜色：RAL 7035
- 重量：520 kg
