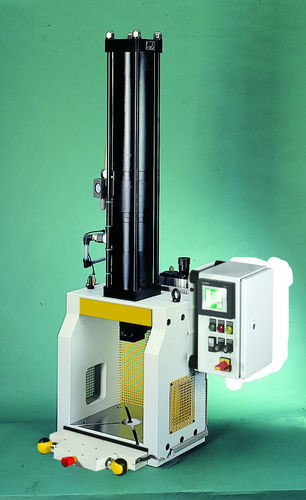

液压气动式压机 150 HPPS

切边成形装配

产品概述
HPPS为H型液气联动（hydro-pneumatic）压力机，力行程时的压入力为150 kN。适用于工业生产线和装配单元中需要可控、可重复的压装工艺。

应用

• 压入、校准和压接
• 铆接、臂夹（clinching）及部件连接
• 零部件装配与修整
• 短行程高力值的成形作业

尺寸表
A2: 756
B: 720
C: 522
D: 353
E: 150
X: 303
Y: 1207

基座选项

• X1 = 行程50 mm，其中力行程6 mm
• X1 = 行程100 mm，其中力行程6 mm
• X1 = 行程50 mm，其中力行程12 mm
• X1 = 行程100 mm，其中力行程12 mm（可按需定制行程长度）

附件

• 用于SpiceFlex / D‑Con的带插头连接的有线脚踏开关
• 双手安全控制 ZS08
• 双手安全控制 ES07
• SpiceFlex 模块化系统
• 用于简单双手安全控制的 SE 系列

技术规格

• 压力机类型：H型液气联动压力机
• 操作方式：带控制（可选）
• 安装高度：303 mm
• 安装宽度：353 mm
• 行程 / 力行程：50 mm / 6 mm（可选）
• 压入力（力行程）：150 kN
• 压入力（接近）：6.5 kN
• 拉出力（回程）：6.2 kN
• 力产生方式：液气联动缸
• 工作压力：6 bar
• 定位孔：Ø 25 H7
• 夹持件：可拆卸夹持件
• 防扭导向：立柱导向
• 连接软管：1/2''
• 双手安全控制 ZS08：可选
• 双手安全控制 Spice Flex：可选
• 标准颜色：RAL 7035
• 重量：420 kg

订购信息
可按需提供不同行程、安全控制和模块化控制包。订购时请说明所需行程长度、控制选项及附件。
