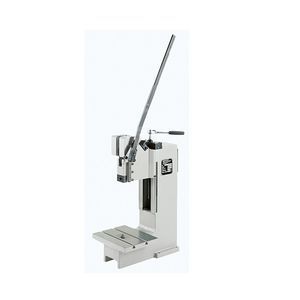

手动压机 2.5 HKP/E手动操控肘杆手动控制
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 驱动类型
- 手动, 手动操控
- 结构
- 肘杆
- 控制类型
- 手动控制
- 其他特性
- 带有操控杆
- 力度
5 kN
- 开口
最少: 70 mm
(3 in)最多: 165 mm
(6 in)- 行程
最少: 0 mm
(0 in)最多: 32 mm
(1.26 in)- 重量
7 kg
(15 lb)
产品介绍
尺寸表
A2: 188
B: 50
C: 260
D: 120
E: 70
F: 55
G: 39
U: 21
V: Ø 10 H7
X: 70-165
X1: 0-32
Y: 413-510
配件 / 底座
独特特性
T型槽 DIN 650 M8x10
技术规格
A2: 188
B: 50
C: 260
D: 120
E: 70
F: 55
G: 39
U: 21
V: Ø 10 H7
X: 70-165
X1: 0-32
Y: 413-510
配件 / 底座
- 底座：不带配件的标准压机
- 带中央孔的定位板
- 人体工程学手柄
- 无挡圈夹紧销
- 带挡圈夹紧销
- 精密深度调节 PTE（适配器）
独特特性
T型槽 DIN 650 M8x10
技术规格
- 压力机类型：手动摇臂压机
- 操作方式：手动
- 悬伸：70 mm
- 安装高度可调：70 - 165 mm
- 行程可调：32 mm
- 底死点时最大压力：5 kN
- 手柄操作力，最大允许：190 N
- 定位孔：∅10 H7
- 夹紧工件：夹紧螺钉
- 导向类型：圆形
- 防扭导向：防扭，间隙 ±0.1 mm
- 手柄位置：中部偏右
- 高度调整导向单元：手动
- 导向单元每螺丝紧固力矩：70 Nm
- 标准颜色：RAL 7035
- 重量：7 kg
