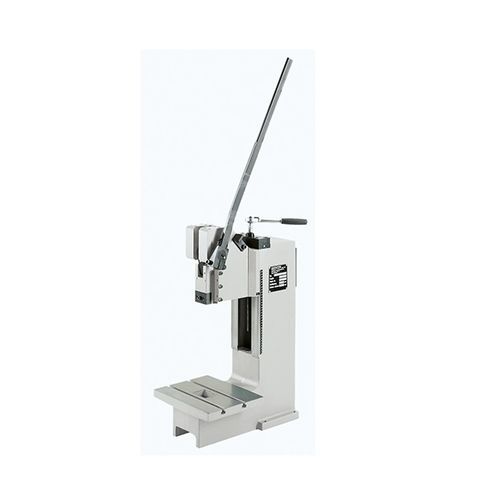

手动压机 50 HKP

装配铆接肘杆

概述
用于工业和车间应用的精密手动压力操作的手动连杆冲床。无游隙可调棱镜导向保证准确导向；夹紧件可向前拆卸而不损坏夹紧销。适用于装配、铆接和压接作业。

尺寸表
A2: 565
B: 220
C: 715
D: 340
E: 200
F: 150
G: 120
U: 44
V: Ø 25 H7
X: 110-370
X1: 0-15
Y: 1250-1510

附件及基础版本

• 底座：标准不带附件的冲床
• 底座：带加大喉口的标准冲床
• 底座：带加高安装高度的标准冲床
• 附件：无法兰夹紧销
• 附件：有法兰夹紧销
• 附件：精密深度调节 PTE（适配器）
• 附件：带中心孔的定位板
• 附件：机械行程计数器
• 滑板选项：重载滑板，机械式
• 滑板选项：重载滑板，机械式带锁定销
• 夹持支座：约 H 160 x W 130 x H 58 mm（仅适用于加大悬伸的支架）
• 夹持支座：约 H 160 x W 130 x H 118 mm（仅适用于加大悬伸的支架）

特性 / 技术参数

• 压床类型：手动连杆冲床
• 操作方式：手动
• 悬伸：200 mm
• 安装高度可调：110 mm - 370 mm
• 行程：15 mm
• 下死点最大压力：55 kN
• 杠杆允许最大操作力：330 N
• 定位孔：Ø25 H7
• 夹紧工件：可拆卸夹紧件
• 防扭导向：棱镜导向
• 导向无游隙可调：通过调节垫片
• 手柄位置：右侧，360°可调
• 高度调节导向单元：棘轮
• 导向单元固定每螺钉：170 NM
• 标准颜色：RAL 7035
• 重量：184 kg
