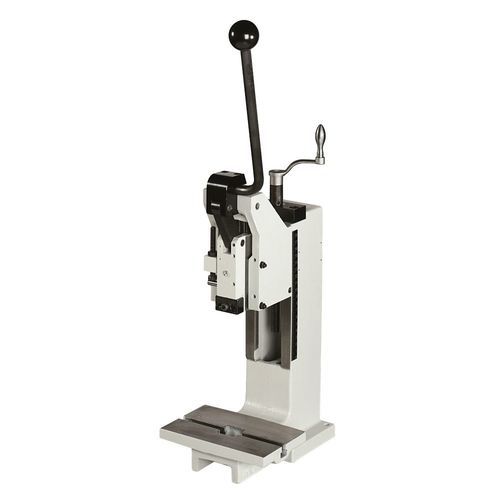

手动压机 8/12 HKPV

冲孔装配紧凑型

概述
用于工业和车间环境中精密冲压与装配的手动摇臂压机。结构紧凑，具有可调安装高度和可前拆夹紧件，便于工装更换与调整。

尺寸表
A2: 328
B: 140
C: 415
D: 200
E: 120
F: 92
G: 75
U: 21
V: Ø 10 H7
X: 75-240
X1: 0-45
Y: 655-820

独特 / 特殊功能
GECHTER 独有：可无间隙调节的棱镜导向。夹紧件可向前拆卸，不会损坏夹紧销。
1 x DIN 650 M8x10

配件（产品页面显示的部分选项）

• 底座：带增高安装高度的标准压机
• 底座：无配件的标准压机
• 底座：带增大喉口的标准压机
• 配件：精细调节 PFE
• 配件：机械回程锁
• 配件：精密深度调节 PTE（适配器）
• 配件：带中心孔的定位板
• 配件：机械行程计数器
• 配件：符合人体工学的手柄
• 配件：无颈部的夹紧销
• 配件：带颈部的夹紧销
• 滑台：重载滑台，机械式
• 滑台：重载滑台，机械式，带锁销
• 夹具支架：约 H 160 x W 130 x H 58 mm（仅适用于增大悬出量的立柱）
• 夹具支架：约 H 160 x W 130 x H 118 mm（仅适用于增大悬出量的立柱）

技术参数

• 压机类型：手动摇臂压机
• 操作方式：手动
• 悬出量：120 mm
• 安装高度可调：75 mm - 240 mm
• 行程可调：23 - 45 mm
• 下死点最大压力：20 kN 或 16 kN
• 杠杆操作力，允许最大值：350 N
• 定位孔：Ø10 H7
• 夹紧件：可拆卸夹紧件
• 防扭导向：棱镜导向
• 导向无间隙可调：通过调节垫片
• 手柄位置：左右360°可调
• 导向单元高度调节：手摇
• 导向单元每颗螺钉的紧固扭矩：120 Nm
• 标准颜色：RAL 7035
• 重量：32 kg
