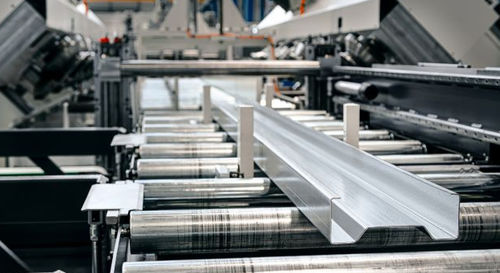

搁板用滚型机

用于型材C型材搁板用

概述

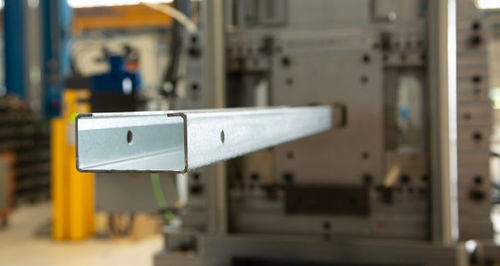

用于连续生产夹层（mezzanine）和货架结构中的立柱与横梁的卷制成型解决方案。产线针对C型与Sigma型截面设计，兼顾生产速度、重复性和结构件的尺寸精度。

主要技术特性

• 板厚范围：最高可达5 mm（0.20 in）；技术表中亦列示最高3.5 mm（7 gauge）
• 生产速度：最高可达20 m/min（65.6 ft/min）
• 换模/调整时间：
  • TWIN 技术：少于5分钟
  • 带可互换模盒的 PRO 配置：少于1小时
• 型材长度：1,500 mm 至 6,000 mm（59 in – 236 in）
• 型材最大尺寸：可达 L 300 × H 100 mm（11.8 in × 3.9 in）
• 型材类型：C 与 Sigma
• 柔性成型：可互换模盒；Twin 选项

卷制成型的辅助技术

• 矫直系统
• 冲孔系统
• 切割系统

在线选项

• 自动上料（卷材）系统
• 板材拼接装置
• 快速换模系统
• 自动下料系统
• 自动堆垛、包装、捆扎与贴标系统

成品质量
表面处理与严格的尺寸公差保证立柱与横梁能准确定位并可靠连接，显著减少端到端变形与二次加工，交付即可装配的零部件。

软件与工业4.0
Gasparini 软件用于优化生产周期并简化产线管理：

• 面向操作员的生产控制与监控界面
• ERP 集成：双向连接以同步订单、配方与生产数据
• 支持多种格式的灵活数据导入/导出以便报告与溯源

客户收益

• 缩短换线/设置时间，提高生产灵活性
• 高精度件可直接装配，减少昂贵的返工
• 更高的自动化水平，减少关键工序的人工干预
• 生产数据可追溯，为运营决策提供可靠报告

定制卷制成型解决方案
专为结构型材的冷成型而设计的产线，旨在保证连续生产、易用性以及与数字制造流程的集成。适用于需要高精度与高重复性的夹层/货架系统制造商。

技术表
板厚：3.5–5 mm 可选
生产速度：最高20 m/min（65.6 ft/min）
设置时间：TWIN < 5 min / PRO < 1 hour
柔性成型：可互换模盒；Twin 选项

技术规格

• 板厚范围：最高5 mm（0.20 in）；技术表亦列示最高3.5 mm（7 gauge）
• 生产速度：最高20 m/min（65.6 ft/min）
• 设置时间：TWIN < 5 min；PRO 配置 < 1 hour
• 型材长度：1,500 mm – 6,000 mm（59 in – 236 in）
• 型材最大尺寸：可达 L 300 × H 100 mm（11.8 in × 3.9 in）
• 型材类型：C 与 Sigma
• 柔性卷制技术：可互换模盒；Twin 选项
• 辅助系统：矫直、冲孔、切割
• 在线选项：自动上料、板材拼接、快速换模、自动下料、堆垛/包装/捆扎/贴标
• 软件/工业4.0：操作界面、双向ERP集成、灵活的数据导入/导出
