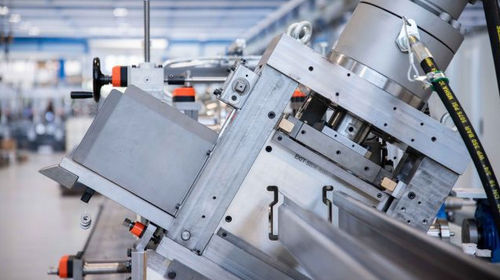

型材滚压成型线

搁板用自动冲压

产品概述

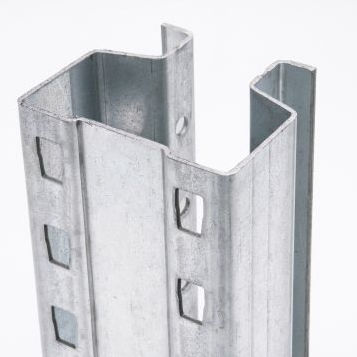

我们为托盘货架和工业夹层地板的立柱（uprights）设计卷板成型线，适用于对表面质量、严格公差和重复性有高要求的装配和部件嵌合应用。生产线可配置以按工业规范制造可直接装配的立柱件。

成型解决方案与优势
Gasparini 的卷板成型解决方案结合了生产速度、快速换型的灵活性以及软件集成，以最大化产线效率。

• 质量与公差：无论材料厚度或生产速度如何，均保持表面质量和严格的尺寸公差，确保立柱件精确配合与嵌合。
• 回弹控制：冷成形结合切断可减小首尾效应（head-to-tail），得到更直、更稳定的型材。
• 超快换型：快速截面更换与再装备（TWIN：截面更换 < 5 分钟；PRO：换型 < 1 小时；可更换卡带：再装备 < 1 小时）。
• 软件与连通性：专用 HMI 界面、ERP 集成、灵活的导入/导出格式用于生产与报表，直观架构便于快速启动与尺寸切换。

线内集成的辅助工艺
Gasparini 将辅助工艺直接集成到成型线上，以提供完整的工艺流程与成品。用于立柱生产的典型内置工艺包括：

• 矫直系统
• 冲孔系统
• 切割系统

可选线内设备
为提高效率与设备可用率并缩短换型时间，可选配如下线内设备：

• 自动落料/自动上料卷料系统
• 板材拼接单元
• 快速模具更换系统
• 自动卸料系统
• 自动码垛、包装、捆扎与贴标系统

主要技术参数

• 板材厚度范围：最高 5 mm
• 生产速度：最高 30 m/min
• 型材长度：1,000 mm 至 14,000 mm
• 最大型材尺寸：L 180 mm × H 160 mm
• 成型技术：TWIN 与 PRO 系统，可选可更换卡带以实现快速尺寸切换

安全说明
在演示或拍摄过程中，防护罩和安全围栏可能被移除或不可见。为确保安全操作，必须安装并确认所有安全装置处于正常工作状态。

技术规格

• 厚度：最高 5.0 mm
• 生产速度：最高 30 m/min
• 换型时间：TWIN 截面更换 < 5 分钟；PRO 设置 < 1 小时；可更换卡带再装备 < 1 小时
• 灵活成型技术：可更换卡带、TWIN
• 型材长度范围：1,000 mm 至 14,000 mm
• 最大型材尺寸：L 180 mm × H 160 mm
• 包含的辅助工序：矫直、冲孔、切割
• 可用线内选项：自动卷料上料、板材接合、快速模具更换、自动卸料、自动码垛/包装/捆扎/贴标
• 软件与连通性：专用 HMI、ERP 集成、用于生产与报表的灵活导入/导出
