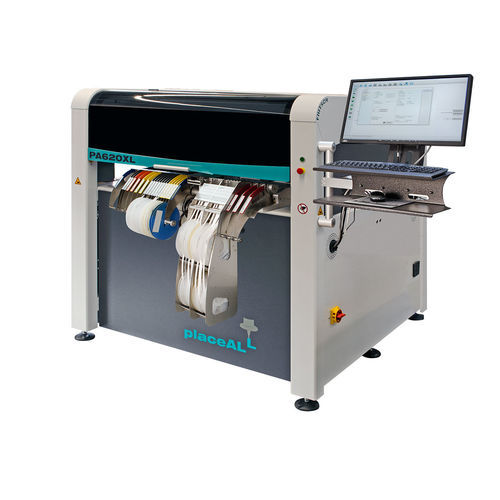

LED贴片机 placeALL®620XL

用于BGASMT独立式

概述
placeALL®620XL 提供了 placeALL® 系列中最大的贴装空间。其尺寸可容纳大型 PCB 项目，并保留多个托盘和料带供料位的空间。可配置最多 346 个供料位；在前端集成在线（inline）系统时，仍可提供 262 个供料位和多个托盘的空间。可选分体式机架（split frame）。

适用范围
适用于中小批量 SMT 贴装与点胶。贴装产能最高可达 10,500 件/小时（双头）/ 6,000（4600 / IPC9850）。

供料单元

• 支持从带卷(tape)、条状(stick)、带段、托盘(tray)和散料供料。

元件适应性
支持 0201 芯片至 70 × 70 mm 的细间距（间距 0.3 mm）；以及 BGA、µBGA、CSP、QFN 和连接器、带线 THT LED 等特殊元件。

产品比较（placeALL®620 | placeALL®620L | placeALL®620XL）
placeALL®620 | placeALL®620L | placeALL®620XL
8 或 12 mm 单带 FEEDER 插槽 108 个 | 8 或 12 mm 单带 FEEDER 插槽 144 个 | 8 或 12 mm 单带 FEEDER 插槽 176 个
最大 8 mm 料带位置 208 个 | 最大 8 mm 料带位置 248 个 | 最大 8 mm 料带位置 248 个
最多 2 个贴装头 | 最多 2 个贴装头 | 最多 2 个贴装头
带 FEEDER 平台 2000 x 1500 x 1600 mm | 带 FEEDER 平台 2350 x 1500 x 1600 mm | 带 FEEDER 平台 2350 x 1800 x 1500 mm
10500（双头） 6000（4600 / IPC9850）件/小时 | 10500（双头） 6000（4600 / IPC9850）件/小时 | 10500（双头） 6000（4600 / IPC9850）件/小时

技术参数

• 8 或 12 mm 单带 FEEDER 插槽 176 个
• 最大 8 mm 料带位置 346 个
• 最多 2 个贴装头
• 最多 2 个点胶头
• 可选分体式机架
• 最大 PCB 尺寸：910 x 760 mm
• 带 FEEDER 平台：2350 x 1800 x 1500 mm
• 运行模式：独立（standalone）或在线（inline）
