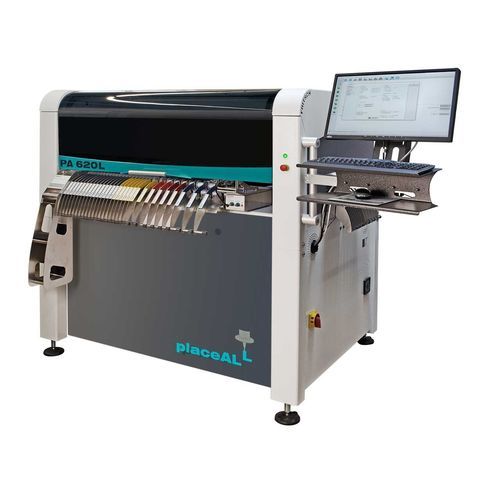

LED贴片机 placeALL®620L

用于BGASMT模块化

产品信息
placeALL®620L 采用模块化设计，拥有比 placeALL®620 更大的贴装区域。可处理从 0201 芯片到步距 0.3 mm 的细间距元件及 BGA 等多种元件，能够灵活组装复杂项目。配备可配置的最多 284 个供料位和智能软件，可将换线时间降至最低。整个贴装区域可用于装配大尺寸电路板（最大 910 × 430 mm）。

应用范围
适用于中小批量 SMT 贴装及点胶。产能：最高 10,500 件/小时（双头）；6,000（4600 / IPC9850）。

供料单元

• 支持从卷带(tape)、棒装、带段、托盘(tray)和散装元件供料

元件适用性

• 0201 芯片至 Fine Pitch 70 × 70 mm，步距 0.3 mm
• BGA、µBGA、CSP、QFN
• 特殊元件，如连接器、带线 THT LED 等

产品对比

• placeALL®620：适用于 8 或 12 mm single tape FEEDER 的 108 插位；8 mm 带最大 208 个位置；最多 2 个贴装头；含 FEEDER 平台 2000 × 1500 × 1600 mm；10,500（双头）/ 6,000（4600 / IPC9850）件/小时。
• placeALL®620L：适用于 8 或 12 mm single tape FEEDER 的 144 插位；8 mm 带最大 248 个位置；最多 2 个贴装头；含 FEEDER 平台 2350 × 1500 × 1600 mm；10,500（双头）/ 6,000（4600 / IPC9850）件/小时。
• placeALL®620XL：适用于 8 或 12 mm single tape FEEDER 的 176 插位；8 mm 带最大 248 个位置；最多 2 个贴装头；含 FEEDER 平台 2350 × 1800 × 1600 mm；10,500（双头）/ 6,000（4600 / IPC9850）件/小时。

技术规格

• 144 个 8 或 12 mm single tape FEEDER 插位
• 8 mm 带最大 248 个位置
• 最多 284 个供料位（可配置）
• 最多 2 个贴装头
• 最多 2 个点胶头
• 可选可拆分机架
• 最大 PCB 尺寸：910 × 430 mm
• 平台（含 FEEDER）：2350 × 1500 × 1600 mm
• 独立（standalone）或在线（inline）运行
• 产能：最高 10,500 件/小时（双头）；6,000（4600 / IPC9850）
