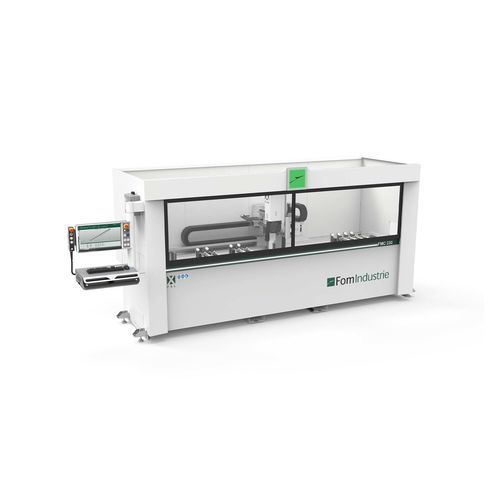

4轴加工中心 FMC 230

立式用于钢材用于铝

概述
FMC SERIE DUE（示例型号：FMC 230）是一款用于铝型材和钢型材钻孔与铣削加工的4轴加工中心。标配10位自动刀库、免工具虎钳调节机构和全封闭人体工学防护外罩，确保良好可视性与安全性。可选配FOM INDUSTRIE专利功能X FLOW（润滑喷嘴动态定向）与X PAL（定位辅助LED），用于优化刀具润滑和提高装料定位效率。

主要特点

• 适用于型材钻削和铣削的4个受控轴
• 标准固定刀库，可容纳最多10把刀具
• 免工具虎钳调节，实现快速装夹
• 5 kW电主轴（可选刚性攻丝软件模块）
• X FLOW：润滑喷嘴动态定向（FOM INDUSTRIE专利）
• X PAL：多功能LED定位辅助（FOM INDUSTRIE专利）
• 从任意工位操作的按钮控制条
• 安装在防护舱上的24"显示控制台
• 人体工学全罩式外壳，保证可视性与防护

加工能力与附件

• 加工头可对型材三面进行加工；可选端面铣刀盘用于端部加工
• 料杆长度检测装置，可精确定位加工工序
• 左侧固定料杆定位挡块气动控制；右侧挡块为可选项
• 铸铝虎钳，具备沿X轴的自动定位（立柱式或独立式）
• 刀具长度测量装置
• 指示灯与多功能LED用于操作指引和设备状态显示

软件
FSTCam4为挤压铝件提供的集成CAM软件：在单一应用中管理设计、上机、作业清单与执行，采用先进加工策略以优化生产时间并保证零件质量。

技术规格

• 类型：型材用4轴加工中心
• 型号/系列：FMC SERIE DUE（示例 FMC 230）
• 受控轴数：4轴
• 刀库：固定底座，最多10把刀（标配）
• 电主轴：5 kW（可选刚性攻丝软件模块）
• X轴传动：电焊钢梁，回流滚珠导轨，无刷电机
• 工作速度（X轴）：最高可达90 m/min
• 操作显示：24"控制台
• 辅助系统：X PAL、X FLOW
• 可选项：超大尺寸型材加工、Flowdrill、双件加工、X PAL多件岛式加工等
