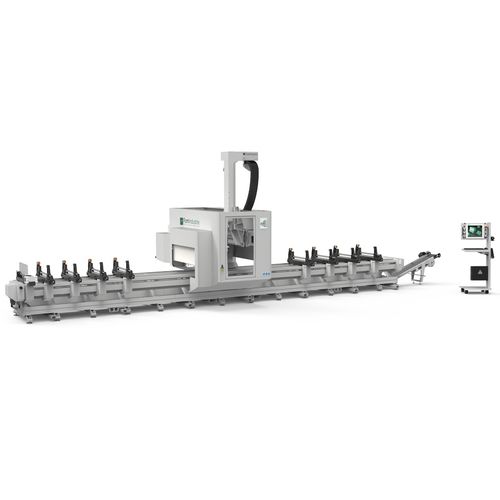

4轴加工中心 AXEL 4立式用于钢材用于铝
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 4轴
- 卧式／立式
- 立式
- 加工材料
- 用于铝, 用于钢材
- 主轴头
- HSK-63
- 工具数量
- 15工具
- 相关功能
- 铣削, 钻孔
- 其他特性
- 高效率, 紧凑型, 高速
- X轴
最少: 7,535 mm
(296.65 in)最多: 9,835 mm
(387.2 in)- Y轴
520 mm, 580 mm
(20.47 in, 22.83 in)- Z轴
360 mm
(14.17 in)- 转速
最少: 0 rpm
(0 rad.min-1)最多: 24,000 rpm
(150,796 rad.min-1)- 输出功率
22 kW
(29.91 hp)
产品介绍
概述
AXEL 4 是一款4轴数控加工中心，专为铝型材和钢型材的钻孔和铣削加工设计。其结构适用于大截面型材加工，配备22 kW、最高24,000 rpm 的电主轴（HSK E63，液冷），可实现大量切屑去除和高速加工。
集成软件
主要特点
文档
说明
图片仅供参考。制造商保留因技术或商业原因在不另行通知的情况下修改规格或机床配置的权利。
技术规格
AXEL 4 是一款4轴数控加工中心，专为铝型材和钢型材的钻孔和铣削加工设计。其结构适用于大截面型材加工，配备22 kW、最高24,000 rpm 的电主轴（HSK E63，液冷），可实现大量切屑去除和高速加工。
集成软件
- FSTCam4：面向铝挤压件的完整CAM软件包。可在单一环境中管理设计、机床准备、工作清单和执行，采用先进的加工策略以优化周期时间并保证零件质量。
主要特点
- 4轴受控数控加工中心，适用于铝和钢型材的钻铣加工。
- 电主轴：22 kW，最高24,000 rpm，HSK E63，液冷，适合高负荷加工。
- 超紧凑刀头，可实现14°倒扣加工。
- 刀具库安装在刀头上，15位刀位，便于灵活管理刀具。
- 可伸缩气动挡块，用于快速定位与夹紧工件。
- 夹具具有受控且独立的定位；小型化设计减少重新定位，在加工点附近实现刚性夹紧。刀口和垫片可快速无工具调节，适合大型型材。
- 针对大截面型材的高切屑去除和高速加工进行优化。
文档
- 产品资料表（PDF）
- 产品手册（PDF）
- 软件目录（PDF）
说明
图片仅供参考。制造商保留因技术或商业原因在不另行通知的情况下修改规格或机床配置的权利。
技术规格
- 轴数：4受控轴
- 主轴功率：22 kW
- 主轴转速：最高24,000 rpm
- 主轴接口：HSK E63
- 主轴冷却：液体冷却系统
- 刀库：刀头上15位
- 刀头：超紧凑，支持14°倒扣加工
- 工件夹持：可伸缩气动止挡；夹具具独立受控定位，无工具快速调节夹口/垫片
- 加工材料：铝型材和钢型材，适用于大截面型材
- 软件：集成 FSTCam4
