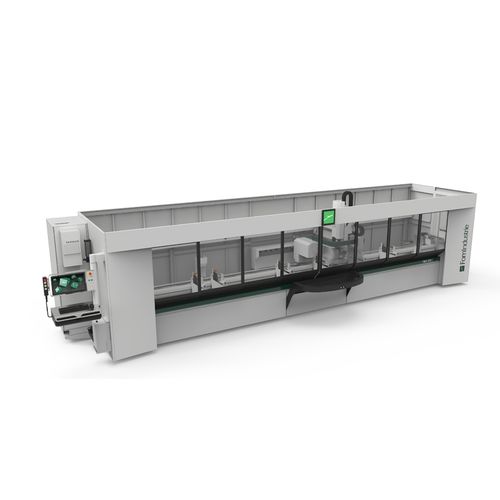

4轴加工中心 FMC QUATTRO旋转主轴用于钢材用于铝
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 4轴
- 卧式／立式
- 旋转主轴
- 加工材料
- 用于铝, 用于钢材
- 主轴头
- HSK-63
- 相关功能
- 铣削, 钻孔
- 其他特性
- 高速, 快速进给, 换刀, 控制台式
- X轴
最少: 4,000 mm
(157.48 in)最多: 7,158 mm
(281.81 in)- Y轴
250 mm, 300 mm
(9.84 in, 11.81 in)- Z轴
270 mm
(10.63 in)- 转速
24,000 rpm
(150,796 rad.min-1)- 输出功率
22 kW
(29.91 hp)- X轴进给速度
最少: 0 mm/s
最多: 1,666.67 mm/s
产品介绍
概述
FMC SERIE QUATTRO 为一款 4 轴加工中心，适用于铝型材与钢型材的钻孔和铣削。该机配备专利的操作辅助与润滑优化装置，并可选配 4 轴插补功能以实现复杂的 3D 加工。
加工模式
主要配置与特性
集成软件
说明 / 文档
图片仅作示意；FOM INDUSTRIE 保留在任何时候更改技术或商业规格的权利。技术资料与产品手册可提供 PDF 下载。
技术规格
FMC SERIE QUATTRO 为一款 4 轴加工中心，适用于铝型材与钢型材的钻孔和铣削。该机配备专利的操作辅助与润滑优化装置，并可选配 4 轴插补功能以实现复杂的 3D 加工。
加工模式
- 4 轴插补加工（3D Custom Milling 模块，可选）
- 多件加工与往复（摆动）生产模式
- 多件 + 摆动模式的组合以支持批量生产
- XPAL（Positioning Assistant Led）操作员定位辅助
主要配置与特性
- 主轴：22 kW，24,000 rpm，HSK E63，液冷
- 头部刀库：标准可达 9 把刀；可选头部 15 位刀库
- 底座固定刀库：版本可达 8 把刀
- 超紧凑刀头，支持约 14°–15° 的倒角/欠切加工（视配置而定）
- X 轴横梁滑座为电焊钢结构，直线循环滚珠导轨；无刷电机；最高工作速率可达 100 m/min
- 可收缩气动挡块与铸铝夹具，支持独立定位；夹爪及垫片可快速无工具调节
- 料棒长度测量装置，用于检测实际型材长度并精确定位加工
- X FLOW：润滑喷嘴动态定向（FOM INDUSTRIE 专利）
- XPAL：Positioning Assistant Led（FOM INDUSTRIE 专利）
- 连接于防护舱的控制台，配 21.5" 显示屏；多工位按钮控制条
- 符合人体工程学的防护外壳及显示机器状态的 FOM INDUSTRIE 发光标识
集成软件
- FSTCam4：针对挤压铝型材的集成 CAM 软件，管理设计、上机、作业单与执行；采用高级加工策略以优化周期时间并保证工件质量
说明 / 文档
图片仅作示意；FOM INDUSTRIE 保留在任何时候更改技术或商业规格的权利。技术资料与产品手册可提供 PDF 下载。
技术规格
- 轴数：4 控制轴（可选 4 轴插补模块）
- 主轴：22 kW，24,000 rpm，HSK E63，液冷
- 头部刀库容量：最多 9 把刀（可选 15 位）
- 底座刀库容量：最多 8 把刀（视版本）
- X 轴工作速度：最高 100 m/min
- 控制显示：21.5" 控制台
- 刀头欠切能力：约 14°–15°
- 专利系统：X FLOW、XPAL
- 适用：铝和钢型材的钻孔与铣削；支持 3D 插补、批量多件及摆动加工
