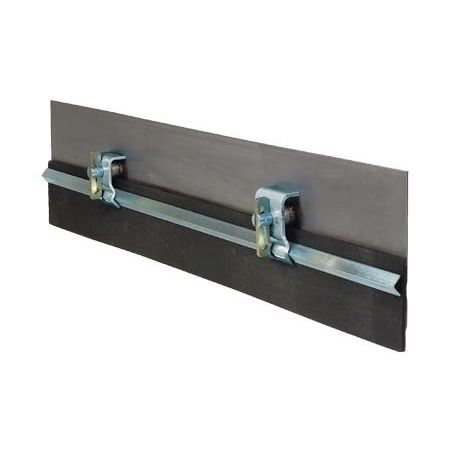

钢结构梁夹 RMC1 series

RMC1 裙板夹具用于输送机的装料区域，固定裙板和裙胶，以减少物料外溢、清理工作和输送机停机时间。

特点与优点

• 零件少，按步骤说明安装简单
• 可从输送机侧面安全进行安装与维护
• 通过夹钉上的锁楔可快速调节
• 防振销确保运行中销保持锁定
• 在受限空间或便携设备上可选 LS（Limited Space）型号
• 针对特殊或较长长度需求提供 Pick-A-Length（PAL）PAK 选项
• 当无法焊接时提供可螺栓固定的 PAL PAK

安装

• 不含裙板和裙胶
• 一套裙板夹具包含两块夹板（Standard 或 LS）、两根夹销和一根 4'（1.2 m）夹条
• Pick-A-Length（PAL）PAK 包含 2 块夹板和 2 根夹销 — 夹条（1" x 1" x 1/8" 角钢）由客户按需求长度提供

按系统长度所需 PAL PAK 数量

• 裙板系统长度 → 所需 PAL PAK 数量
  • 1'-4' (0.3 m–1.2 m): 1
  • 5'-8' (1.5 m–2.4 m): 2
  • 9'-12' (2.8 m–3.8 m): 3
  • 13'-16' (4.0 m–4.9 m): 4
  • 17'-20' (5.2 m–6.1 m): 5

技术参数 / 规格

• 模块尺寸：4' (1200 mm)
• 裙胶厚度范围：5/16" 至 3/4" (8 至 19 mm)
• 总高度：Standard 7" (180 mm); LS 4.5" (115 mm)
• 销到夹条距离：Standard 4" (100 mm); LS 2.5" (65 mm)
• 标准裙板夹具包含：2 块夹板（Standard 或 LS）、2 根夹销、1 根夹条（4' / 1.2 m）
• PAL PAK 包含 2 块夹板和 2 根夹销；夹条由客户提供（1" x 1" x 1/8" 角钢）按需长度
