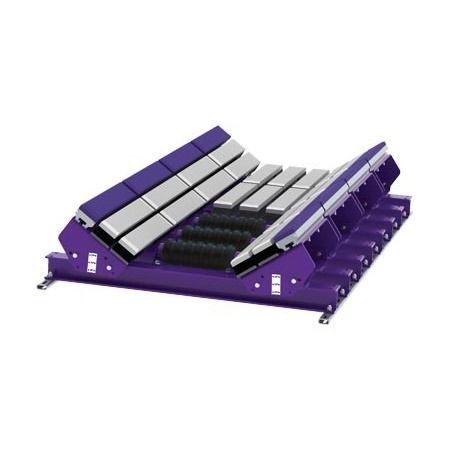

带式输送机装载站缓冲床 MIB24-2H

概述

模块化冲击托板旨在在装载区域内及周边提供最大容量和完整包覆。2'（600 mm）模块化截面允许将高冲击全条节与低冲击滑板节组合，以优化整个装载区的性能。

特点与优点

• 带可滑出料槽和中间节拆卸，维护快速且简便
• 所有冲击条带倒角，以适应反向运行的输送带
• 可无缝组合滑动节与冲击托板，以根据不同受料点优化性能
• 结构等级：CEMA D
• 可调料槽角度选项：20°、35°、45°
• 2'（600 mm）模块化节，便于灵活设计冲击区

安装

• 提供可调惰轮（idler）组件，设计用于多个托板间放置，以保持对准并便于维护

参数 / 技术规格

• 最大皮带速度：1000 fpm (5 m/sec)
• 最大温度范围：-40°F 到 180°F（-40°C 到 82°C）
• 节段占地：2'（600 mm）节
• 结构：CEMA D
• 可调料槽角度：20°、35°、45°
• 滑块条材料：1"（25 mm）UHMW 聚乙烯和铝型材
• 冲击条材料：1"（25 mm）UHMW 聚乙烯、橡胶缓冲和钢基座
• 冲击能量（按样式）：
  • MSB（slider）：高至 200 lb-ft（高至 25 kg-m）
  • MIB（impact）：高至 1500 lb-ft（高至 200 kg-m）
• 适用于带宽：24" 至 72"（600 至 1800 mm）
• 垫片要求（按冲击托板尺寸和惰轮类型）：
  • CEMA C 或 D 惰轮（5" / 125 mm）：
    • 24"–36"（600–900 mm）：使用（1）套垫片；惰轮上垫 0.5"（13 mm）
    • 42"–72"（1050–1800 mm）：无需垫片
  • CEMA C 或 D 惰轮（6" / 150 mm）：
    • 24"–36"（600–900 mm）：无需垫片
    • 42"–72"（1050–1800 mm）：使用（1）套垫片；托板上垫 0.5"（13 mm）
  • CEMA E 惰轮（6" / 150 mm 和 7" / 175 mm）：
    • 36"–60"（900–1500 mm）：使用（3）套垫片；对于 6" 惰轮，托板上垫 1.5"（38 mm）；对于 7" 惰轮，使用（4）套垫片；托板上垫 2"（50 mm）
    • 72"（1800 mm）：使用（4）套垫片；对于 6" 惰轮，托板上垫 2"（50 mm）；对于 7" 惰轮，使用（5）套垫片；托板上垫 2.5"（64 mm）
