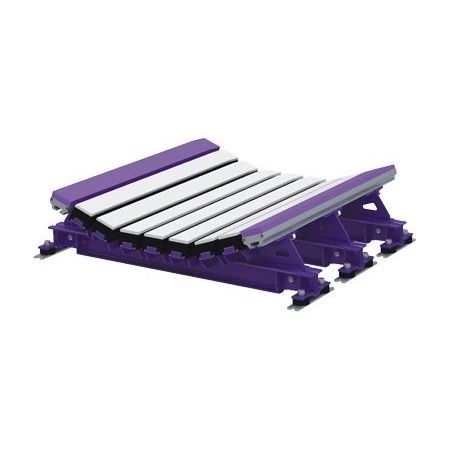

带式输送机装载站缓冲床 DRX™ 750

DRX™ 750 冲击床为重载输送机冲击床，旨在在装载区提供最大带体保护。该系统集成了 Velocity Reduction Technology™ 及耐用组件，用于吸收冲击能量并简化维护工作。

特性与优势

• 整套系统为装载区的带体保护而设计
• 独有的 Velocity Reduction Technology™，包括 Impact Bar Supports 和 Isolation Mounts，提供两级冲击吸收力减少
• Slide-Out Service 便于快速维护
• 槽角：20° 和 35°（其他角度可按要求报价）
• 可用床长：4'（1200 mm）和 5'（1500 mm）

安装

• 推荐使用 Impact Bed Handy Wrench 进行维护和安装（参见安装工具）

垫片要求（表格摘要）

• 对于 CEMA C 或 D 支撑滚筒（5" / 125 mm 和 6" / 150 mm）：
  • 24"–36" (600–900 mm)：5" 滚筒 — 使用 (1) 垫片套件并将滚筒垫高 0.5" (13 mm)；6" 滚筒 — 无需套件
  • 42"–72" (1050–1800 mm)：5" 滚筒 — 无需套件；6" 滚筒 — 使用 (1) SHIM-KITL 并将床垫高 0.5" (13 mm)
• 对于 CEMA E 支撑滚筒（6" / 150 mm 和 7" / 175 mm）：
  • 36"–60" (900–1500 mm)：6" 滚筒 — 使用 (3) SHIM-KITL 并将床垫高 1.5" (38 mm)；7" 滚筒 — 使用 (4) SHIM-KITL 并将床垫高 2" (50 mm)
  • 72" (1800 mm)：6" 滚筒 — 使用 (4) SHIM-KITL 并将床垫高 2" (50 mm)；7" 滚筒 — 使用 (5) SHIM-KITL 并将床垫高 2.5" (64 mm)

技术规格

• 型号：DRX™ 750
• 制造商：Flexco
• 最大带速：1000 fpm (5 m/sec)
• 最大温度范围：-40°F 至 180°F (-40°C 至 82°C)
• 冲击条材料：UHMW 聚乙烯、橡胶缓冲和铝挤型
• 冲击能量 / 冲击等级：DRX750 — 200 至 750 lb-ft (≈25–100 kg·m)
• 可用带宽：24" 至 72" (600 至 1800 mm)
• 床长：4' (1.2 m) 和 5' (1.5 m)
• 槽角：20° 和 35°（其他角度可按要求报价）
• 吨位示例：约 8,100 至 19,000 ton/hr，取决于带宽和床长（因变体而异）
• 维护：Slide-Out Service 便于访问；兼容安装工具：Impact Bed Handy Wrench
• 备件与配件：Impact Bar Bolt Kit、Impact Bar Supports、Isolation Mount Kit、Impact Bars（UHMW 变体）、Shim Kits、Slider Bars、Handy Wrench 等
