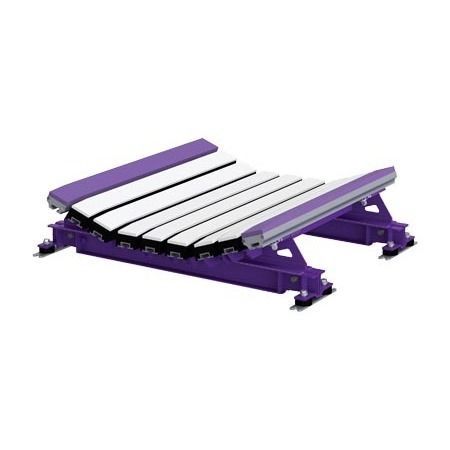

带式输送机装载站缓冲床 DRX™ 200

DRX-143-100 冲击床通过在整个床体结构中集成吸能部件，专为在装料区提供最大带体保护而设计。其结构强调抗冲击、降低能量传递及便捷维护，以延长输送带寿命并提高系统运行时间。

特点与优势

• 整套系统为装料点的输送带保护而设计。
• 独有的速度衰减技术（Velocity Reduction Technology），包括冲击条支撑和隔离安装，提供两级冲击能量衰减。
• Slide-Out Service 可滑出式设计，便于快速、安全的维护与更换部件。
• 提供多种托辊角度和床长，以适配不同安装需求。

DRX200、DRX750 和 DRX1500 的垫片（shim）要求

• 表：CEMA C 或 D（5" / 125 mm）和 CEMA C 或 D（6" / 150 mm）托辊
  • 冲击床尺寸 | CEMA C 或 D，5" (125 mm) 托辊 | CEMA C 或 D，6" (150 mm) 托辊
  • 24"–36" (600–900 mm) | 使用 (1) 套垫片；托辊上调 0.5" (13 mm) | 无需套件
  • 42"–72" (1050–1800 mm) | 无需套件 | 使用 (1) SHIM-KITL；床体上调 0.5" (13 mm)
• 表：CEMA E（6" / 150 mm）和 CEMA E（7" / 175 mm）托辊
  • 冲击床尺寸 | CEMA E，6" (150 mm) | CEMA E，7" (175 mm)
  • 36"–60" (900–1500 mm) | 使用 (3) SHIM-KITL；床体上调 1.5" (38 mm) | 使用 (4) SHIM-KITL；床体上调 2" (50 mm)
  • 72" (1800 mm) | 使用 (4) SHIM-KITL；床体上调 2" (50 mm) | 使用 (5) SHIM-KITL；床体上调 2.5" (64 mm)

安装

• 安装与维护时可使用 Impact Bed Handy Wrench 扳手。有关更多指导，请参阅可用的安装工具和说明。

技术参数

• 型号 / 系列：DRX-143-100 Impact Beds
• 最大带速：1000 fpm (5 m/s)
• 温度等级：-40° 至 180° F（-40° 至 82° C）
• 冲击条材料：UHMW 聚乙烯、橡胶衬垫和铝挤型
• 冲击能量等级：最高 200 lb-ft (DRX200)
• 可选带宽：24" 至 72" (600 至 1800 mm)
• 托辊角度：20° 和 35°（其他角度可按特殊报价提供）
• 床长：4' (1.2 m) 和 5' (1.5 m)
