滚珠轴承轴承体 GRL-C

钢线性系统导杆用

产品概述

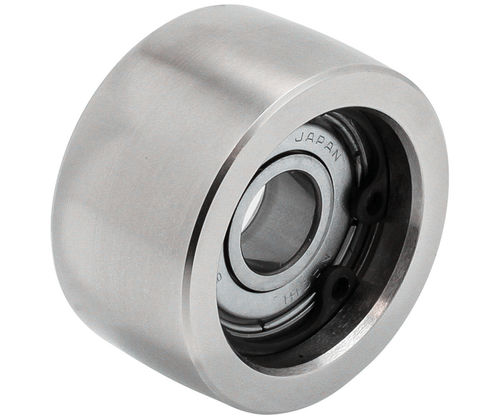

导轮用轴承盖 GRL-C 具有冠形（凸面）接触面，适用于中等负荷的导向场合，如滑动门和输送运输。主体材质：1045 钢。轴承及 C 型止动环为钢制。

产品类型

• GRL-C：钢制导轮轴承盖，冠形表面

零件选项（表）
ID | SKU | 零件号 | D (mm) | D1 (mm) | D2 (mm) | D3 (mm) | W (mm) | A (mm) | B (mm) | R (mm) | 轴承类型 | 适用滚轮销 | PN
151022 | GRL30S-C | GRL30S-C | 6 | 22 | 17 | 13 | 12 | 3.0 | 6 | 50 | 606ZZ | RLP0606, RLP06E, RLP06S |
151194 | GRL40S-C | GRL40S-C | 8 | 30 | 22 | 18 | 16 | 4.5 | 7 | 100 | 608ZZ | RLP0807F, RLP0807, RLP08E, RLP08S |
151051 | GRL50S-C | GRL50S-C | 10 | 36 | 26 | 22 | 19 | 5.5 | 8 | 100 | 6000ZZ | RLP1008F, RLP1008, RLP10E, RLP10S |
151076 | GRL60S-C | GRL60S-C | 12 | 42 | 32 | 26 | 23 | 6.5 | 10 | 150 | 6201ZZ | RLP1210F, RLP1210, RLP12E, RLP12S |
151098 | GRL70S-C | GRL70S-C | 15 | 46 | 35 | 29 | 28 | 8.5 | 11 | 200 | 6202ZZ | RLP1511, RLP15E, RLP15S |

配件

• GRL-BL：导轮支架（轴承盖配件）
• RLP、RLP-E、RLP-F 系列：导轮销（与轴承盖兼容的多种类型）

技术参数 / 规格

• 表面类型：冠形（凸面）
• 典型应用：中等负荷导向 — 滑动门、输送运输
• 本体材料：1045 钢
• 轴承材料：钢（表中列示的 ZZ 型）
• 止动环：C 型止动环，钢制
• 可用 SKU/尺寸：GRL30S-C、GRL40S-C、GRL50S-C、GRL60S-C、GRL70S-C（尺寸和轴承类型见零件选项表）
