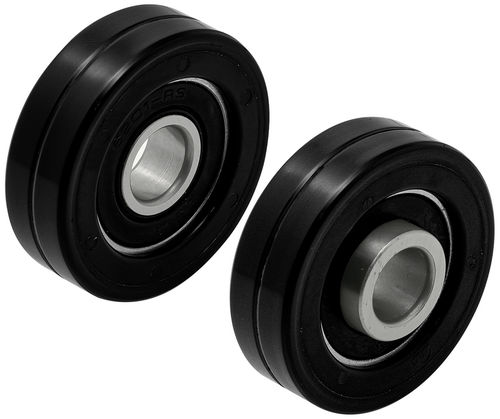

圆柱轴承体 CTG series

滚珠滚珠轴承钢

描述
这些聚氨酯包覆轴承滚轮适用于滑动门、载具运输等轻载工业应用。聚氨酯表面直接模塑在特殊包覆轴承上以防止分离，滚轮本体有助于降低运行噪音。提供无凸缘（A）和双凸缘（B / D）两种版本。可将多个包覆轴承滚轮组合使用以实现多点支撑和载荷分配。

零件选项（表）
ID | SKU | 零件编号 | 类型 | D (mm) | D1 (mm) | D2 (mm) | W (mm) | W1 (mm) | W2 (mm) | 特殊轴承类型 | 适用滚轮销 | PN
150944 | CTG-BR20 | CTG-BR20 | A | 6 | 20 | 8.6 | 8 | 5 | - | 696-2RS | RLP0605
150945 | CTG-BR20D | CTG-BR20D | B | 6 | 20 | 8.6 | 8 | 5 | 11 | 696-2RS | RLP0611
150946 | CTG-BR25 | CTG-BR25 | A | 6 | 25 | 10.3 | 9 | 6 | - | 626-2RS | RLP0606
150947 | CTG-BR25D | CTG-BR25D | B | 6 | 25 | 9.3 | 9 | 6 | 12 | 626-2RS | RLP0611
150948 | CTG-BR30 | CTG-BR30 | A | 8 | 30 | 12 | 11 | 7 | - | 608-2RS | RLP0807
150949 | CTG-BR30D | CTG-BR30D | B | 8 | 30 | 12 | 11 | 7 | 15 | 608-2RS | RLP0813
150950 | CTG-BR35 | CTG-BR35 | A | 8 | 35 | 12 | 11 | 7 | - | 608-2RS | RLP0807
150951 | CTG-BR35D | CTG-BR35D | B | 8 | 35 | 12 | 11 | 7 | 15 | 608-2RS | RLP0813
150952 | CTG-BR40 | CTG-BR40 | A | 10 | 40 | 14 | 12 | 8 | - | 6000-2RS | RLP1008
150953 | CTG-BR40D | CTG-BR40D | B | 10 | 40 | 14 | 12 | 8 | 16 | 6000-2RS | RLP1016

媒体
本产品的规格说明书（PDF）可用。

特性 / 技术规格

• 用途：适用于滑动门和载具运输的轻载聚氨酯滚轮
• 聚氨酯表面直接模塑到包覆轴承上以防止分离
• 聚氨酯本体使运行安静
• 提供无凸缘（A）和双凸缘（B / D）版本
• 可将多个包覆轴承滚轮组合使用
• 本体材料：深棕色聚氨酯，肖氏硬度 A95
• 轴承：钢制，双重橡胶密封（例如 696-2RS、626-2RS、608-2RS、6000-2RS）
• 多种零件选项及其尺寸与适用滚轮销列于上表
• 规格文档可用（PDF）
