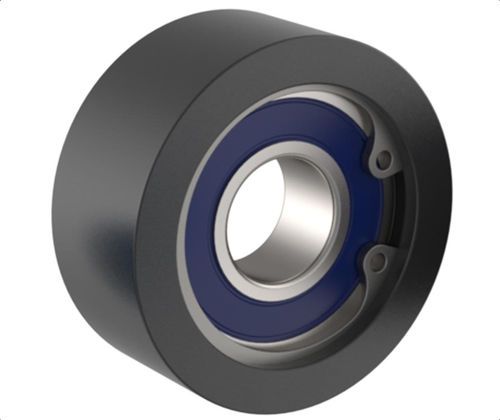

扁平轴承体 TF series

钢不锈钢PEEK

概述
平面式罩，设计用于在平面上安装轴承。单排轴承由挡圈（snap ring）固定。轴承可选钢制或不锈钢，具有金属挡板或橡胶密封选项。罩壳采用多种材料制造，以满足抗腐蚀、耐磨、耐高温或耐化学品的需求。

零件选项（表）
表头：ID | SKU | 零件编号 | D in | D1 in | W in | 轮型 | 轮材料 | 轮颜色 | 轴承类型 | 轴承材料
135505 | TFC-120603-SSR3Z | TFC-120603-SSR3Z | 3/4 | 3/16 | 3/8 | Flat | Stainless | | Metal Shield | Stainless
135506 | TFC-140604-SSR4R | TFC-140604-SSR4R | 7/8 | 1/4 | 3/8 | Flat | Stainless | | Rubber Sealed | Stainless
135507 | TFC-140604-SSR4Z | TFC-140604-SSR4Z | 7/8 | 1/4 | 3/8 | Flat | Stainless | | Metal Shield | Stainless
135508 | TFC-160604-SSR4R | TFC-160604-SSR4R | 1 | 1/4 | 3/8 | Flat | Stainless | | Rubber Sealed | Stainless
135509 | TFC-160604-SSR4Z | TFC-160604-SSR4Z | 1 | 1/4 | 3/8 | Flat | Stainless | | Metal Shield | Stainless
135510 | TFC-160804-SS1602R | TFC-160804-SS1602R | 1 | 1/4 | 1/2 | Flat | Stainless | | Rubber Sealed | Stainless
135511 | TFC-180804-SS1602R | TFC-180804-SS1602R | 1-1/8 | 1/4 | 1/2 | Flat | Stainless | | Rubber Sealed | Stainless
135512 | TFC-200804-SS1602R | TFC-200804-SS1602R | 1-1/4 | 1/4 | 1/2 | Flat | Stainless | | Rubber Sealed | Stainless
135513 | TFC-200905-SS1603R | TFC-200905-SS1603R | 1-1/4 | 5/16 | 9/16 | Flat | Stainless | | Rubber Sealed | Stainless
135514 | TFC-200906-SS1604R | TFC-200906-SS1604R | 1-1/4 | 3/8 | 9/16 | Flat | Stainless | | Rubber Sealed | Stainless

可用罩材料

• 303 不锈钢（耐腐蚀）
• 灰色 70D 聚氨酯（耐磨）
• 蓝色尼龙（耐高温和耐化学）
• 聚甲醛（通用）
• PEEK（高强度；对高温和化学品有良好耐受性）
• 1045 钢，电镀前处理（通用）

轮和轴承选项

• 单列轴承由挡圈固定
• 可选轴承类型：钢、不锈钢；防护：金属挡板或橡胶密封
• 示例轮型：Flat（平面）

技术规格

• 安装：用于平面表面的轴承安装
• 轴承固定：挡圈固定单列轴承
• 轴承类型：提供钢和不锈钢选项；防护：金属挡板或橡胶密封
• 轮材料（示例）：不锈钢；罩壳可选多种聚合物和金属，如上所列
• 包含的零件编号（系列示例）：TFC-120603-SSR3Z, TFC-140604-SSR4R, TFC-140604-SSR4Z, TFC-160604-SSR4R, TFC-160604-SSR4Z, TFC-160804-SS1602R, TFC-180804-SS1602R, TFC-200804-SS1602R, TFC-200905-SS1603R, TFC-200906-SS1604R
• 尺寸范围（表中）：D = 3/4 至 1-1/4 英寸；D1 = 3/16 至 3/8 英寸；W = 3/8 至 9/16 英寸
