扁平轴承体 GRL-F
滚珠钢碳钢

添加到我的收藏夹

添加到产品对比表

产品规格型号

类型

扁平

滚动组件

滚珠

材料

钢, 碳钢, 聚甲醛POM

应用

线性系统, 运输机

内径

最多: 15 mm
(0.59 in)

最少: 6 mm
(0.24 in)

外直径

最多: 46 mm
(1.81 in)

最少: 22 mm
(0.87 in)

产品描述

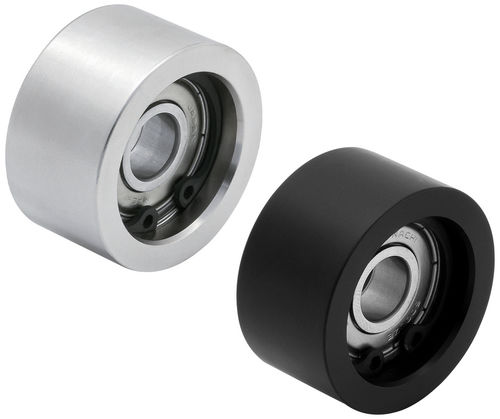

这些带轴承盖的导向滚轮具有平面表面，适用于中等负荷的应用，如推拉门和输送系统。外壳可选1045钢或黑色聚醚缩醛（POM）。轴承和C型挡圈为钢制。

产品类型

零件选项（表）

表头：ID | SKU | 零件号 | 材料 | D (mm) | D1 (mm) | D2 (mm) | D3 (mm) | W (mm) | A (mm) | B (mm) | 轴承型号 | 适用滚轮销
151010 | GRL30J-F | GRL30J-F | 塑料 | 6 | 22 | 17 | 13 | 12 | 3.0 | 6 | 606ZZ | RLP0606, RLP06E, RLP06S
151023 | GRL30S-F | GRL30S-F | 钢 | 6 | 22 | 17 | 13 | 12 | 3.0 | 6 | 606ZZ | RLP0606, RLP06E, RLP06S
151038 | GRL40J-F | GRL40J-F | 塑料 | 8 | 30 | 22 | 18 | 16 | 4.5 | 7 | 608ZZ | RLP0807F, RLP0807, RLP08E, RLP08S
151195 | GRL40S-F | GRL40S-F | 钢 | 8 | 30 | 22 | 18 | 16 | 4.5 | 7 | 608ZZ | RLP0807F, RLP0807, RLP08E, RLP08S
151041 | GRL50J-F | GRL50J-F | 塑料 | 10 | 36 | 26 | 22 | 19 | 5.5 | 8 | 6000ZZ | RLP1008F, RLP1008, RLP10E, RLP10S
151052 | GRL50S-F | GRL50S-F | 钢 | 10 | 36 | 26 | 22 | 19 | 5.5 | 8 | 6000ZZ | RLP1008F, RLP1008, RLP10E, RLP10S
151067 | GRL60J-F | GRL60J-F | 塑料 | 12 | 42 | 32 | 26 | 23 | 6.5 | 10 | 6201ZZ | RLP1210F, RLP1210, RLP12E, RLP12S
151077 | GRL60S-F | GRL60S-F | 钢 | 12 | 42 | 32 | 26 | 23 | 6.5 | 10 | 6201ZZ | RLP1210F, RLP1210, RLP12E, RLP12S
151090 | GRL70J-F | GRL70J-F | 塑料 | 15 | 46 | 35 | 29 | 28 | 8.5 | 11 | 6202ZZ | RLP1511, RLP15E, RLP15S
151099 | GRL70S-F | GRL70S-F | 钢 | 15 | 46 | 35 | 29 | 28 | 8.5 | 11 | 6202ZZ | RLP1511, RLP15E, RLP15S

媒体
规格 PDF 可用。
