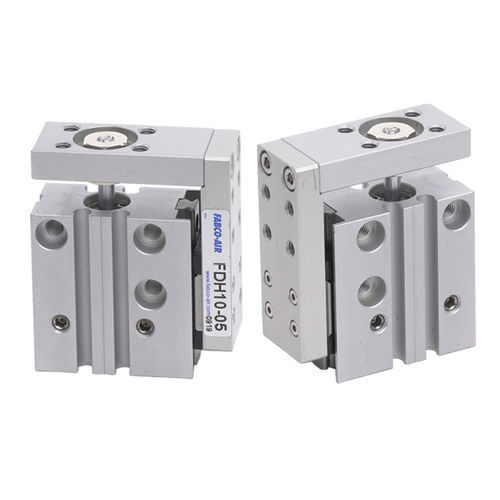

气缸 FDH series磁性活塞式双作用不锈钢
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 气动
- 所用技术
- 磁性活塞式
- 配置
- 双作用
- 材料
- 不锈钢, 阳极氧化铝
- 发动机类型
- 直流, 交流
- 电压
- 24伏, 12 伏, 36V, 24V, 48V, 6V, 28V
- 防护指数
- 耐用型
- 应用
- 用于汽车工业, 医疗
- 其他特性
- 紧凑型, 标准, 可修复, 小型, 导向
- 运行行程
最少: 5 mm
(0.197 in)最多: 60 mm
(2.362 in)- 镗孔
10 mm, 16 mm, 20 mm
(0.39 in, 0.63 in, 0.79 in)- 压力
9.6 bar
(139.2 psi)- 速度
500 mm/s
- 环境温度
最少: -10 °C
(14 °F)最多: 70 °C
(158 °F)
产品介绍
坚固耐用、功能丰富、节省空间、安装方便的气动滑轨
FDH 系列紧凑型手指滑轨集体积小、结构坚固、安装灵活和运行平稳的导轨轴承系统于一身。滑块采用阳极氧化铝气缸体、顶板和前工具栏以及不锈钢杆耦合器螺母，坚固耐用。坚固耐用的机身包含一个标准磁性活塞和一个可维修的气缸，内部橡胶缓冲器提供缓冲止动。圆形传感器具有浪涌抑制、极性保护、LED 指示灯和极快的开关速度。
安装简单方便，因为机身侧面有带 C 型孔的通孔，四个表面上有螺纹安装孔，工具栏略窄，使工具栏和安装表面之间有侧面安装间隙。
主要规格
特点
- 磁性活塞标准
- 四个 4 毫米键孔传感器安装槽，每侧两个
- 橡胶缓冲器提供缓冲止动
- 顶部工具板上有螺纹孔
- 透明阳极氧化工具栏和工具板
- 机身上带有 C 型孔的侧面通孔
- 侧面、底部和后部的螺纹安装孔
- 两侧和后部均有接口
- 窄工具栏，允许侧面安装，工具栏与安装面之间有间隙
技术优势
- 阳极氧化铝，带不锈钢杆耦合器螺母
- 可维修的内置气缸
- 所有型号的冲程都更长
---
