高真空文丘里式喷射器 Model 812008 E-Vac文丘里单级用于塑料加工
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 文丘里
- 压力级数
- 单级
- 应用
- 用于塑料加工
- 其他特性
- 紧凑型, 气动, 低噪, 在线, 便携式, 高真空, 同时连接
- 真空范围
-914.33 mbar
(-13.26 psi)- 流量
最少: 3.91 m³/h
(138.08 ft³/h)最多: 52.33 m³/h
(1,848.02 ft³/h)
产品介绍
概述

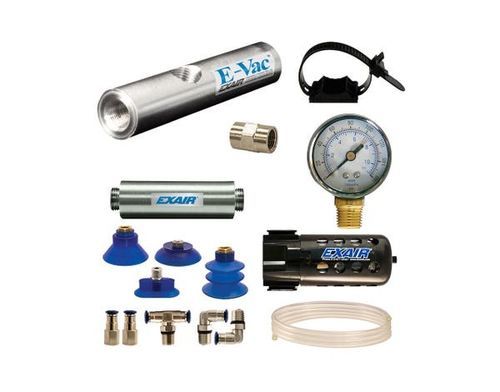

Deluxe 套件在随附的 In-Line E-Vac®、真空吸盘、真空接头和真空管基础上，额外提供滤器分离器和压力调节器。这些单级圆柱形真空发生器结构紧凑，便于在使用点安装。套件包含真空吸盘、接头和管路，可以直接旋接到压缩空气管线或使用随附的安装夹固定。高真空单元可达 27" Hg（91 kPa），真空流量随型号而异，通常用于玻璃、钢板和塑料等非多孔材料。在无粉尘环境中可选用标准消声器（封闭端）；在有颗粒存在时建议使用直通消声器，以避免碎屑累积。直通消声器能提供最佳的降噪效果（高达 26 dBA）。
应用
优点
型号 / 套件（示例）
页面标题中示例产品 SKU：P812002H（可配置产品）。
E-Vac 高真空发生器 — 型号示例（非多孔）
810002 — 2.3 SCFM (65 SLPM)
810003 — 3.3 SCFM (93 SLPM)
810006 — 6.2 SCFM (176 SLPM)
810008 — 8.4 SCFM (238 SLPM)
810013 — 13.2 SCFM (374 SLPM)
810023 — 23.1 SCFM (654 SLPM)
810031 — 30.8 SCFM (872 SLPM)
列出型号的最大真空度：27" Hg（91 kPa）。真空流量和耗气量会根据型号和消声器选项变化。
套件 — 产品表中示例
E-Vac Only: 810002, 810003, 810006, 810008, 810013, 810023, 810031
E-Vac Kit 无消声器（含 E-Vac、真空吸盘、接头、管路、安装夹）：811002, 811003, 811006, 811008, 811013, 811023, 811031
E-Vac Deluxe Kit 无消声器（含 E-Vac、真空吸盘、接头、管路、安装夹、滤器与调压器）：812002, 812003, 812006, 812008, 812013, 812023, 812031
E-Vac 标准消声器款：810002H, 810003H, 810006H, 810008H, 810013H, 810023H, 810031H
E-Vac Kit 标准消声器款：811002H, 811003H, 811006H, 811008H, 811013H, 811023H, 811031H
E-Vac Deluxe Kit 标准消声器款：812002H, 812003H, 812006H, 812008H, 812013H, 812023H, 812031H
E-Vac 直通消声器款：810002M, 810003M, 810006M, 810008M, 810013M, 810023M, 810031M
E-Vac Kit 直通消声器款：811002M, 811003M, 811006M, 811008M, 811013M, 811023M, 811031M
E-Vac Deluxe Kit 直通消声器款：812002M, 812003M, 812006M, 812008M, 812013M, 812023M, 812031M
配件（示例）
性能（摘要）
高真空单元可提供最高 27" Hg（91 kPa）。真空流量与耗气量取决于所选型号和消声器选项。示例流量（80 PSIG 下的 SCFM）：2.3、3.3、6.2、8.4、13.2、23.1、30.8 SCFM。型号编号越高，对应的流量能力越大；每型号的排气时间和详细性能表在产品规格表中提供。
技术规格
Deluxe 套件在随附的 In-Line E-Vac®、真空吸盘、真空接头和真空管基础上，额外提供滤器分离器和压力调节器。这些单级圆柱形真空发生器结构紧凑，便于在使用点安装。套件包含真空吸盘、接头和管路，可以直接旋接到压缩空气管线或使用随附的安装夹固定。高真空单元可达 27" Hg（91 kPa），真空流量随型号而异，通常用于玻璃、钢板和塑料等非多孔材料。在无粉尘环境中可选用标准消声器（封闭端）；在有颗粒存在时建议使用直通消声器，以避免碎屑累积。直通消声器能提供最佳的降噪效果（高达 26 dBA）。
应用
- 零部件及组件的拾取与放置
- 袋/包装开启
- 贴标定位与处理
- 真空成型与模具抽真空
- 真空灌装与泄漏测试
- 容器抽真空、夹紧与卡盘固定
- 印刷设备中的纸张对齐与送料
- 真空包装与表面贴装
- 木皮与层压板的真空压合
- 纸箱成型与机械手工装夹
- 测试用真空液体处理
优点
- 结构紧凑，便于移动与现场安装
- 单级喷嘴设计消除真空波动
- 运行安静（可选消声器）
- 瞬时产生真空
- 易于在使用点安装（旋接至气源或使用安装夹）
- 6061 铝制轻质耐用结构
- 无运动部件 — 近乎免维护
- 多种型号以匹配所需流量与真空度
- 响应快速，可缩短循环时间
- 气动驱动，安全运行 — 无需电源
型号 / 套件（示例）
页面标题中示例产品 SKU：P812002H（可配置产品）。
E-Vac 高真空发生器 — 型号示例（非多孔）
810002 — 2.3 SCFM (65 SLPM)
810003 — 3.3 SCFM (93 SLPM)
810006 — 6.2 SCFM (176 SLPM)
810008 — 8.4 SCFM (238 SLPM)
810013 — 13.2 SCFM (374 SLPM)
810023 — 23.1 SCFM (654 SLPM)
810031 — 30.8 SCFM (872 SLPM)
列出型号的最大真空度：27" Hg（91 kPa）。真空流量和耗气量会根据型号和消声器选项变化。
套件 — 产品表中示例
E-Vac Only: 810002, 810003, 810006, 810008, 810013, 810023, 810031
E-Vac Kit 无消声器（含 E-Vac、真空吸盘、接头、管路、安装夹）：811002, 811003, 811006, 811008, 811013, 811023, 811031
E-Vac Deluxe Kit 无消声器（含 E-Vac、真空吸盘、接头、管路、安装夹、滤器与调压器）：812002, 812003, 812006, 812008, 812013, 812023, 812031
E-Vac 标准消声器款：810002H, 810003H, 810006H, 810008H, 810013H, 810023H, 810031H
E-Vac Kit 标准消声器款：811002H, 811003H, 811006H, 811008H, 811013H, 811023H, 811031H
E-Vac Deluxe Kit 标准消声器款：812002H, 812003H, 812006H, 812008H, 812013H, 812023H, 812031H
E-Vac 直通消声器款：810002M, 810003M, 810006M, 810008M, 810013M, 810023M, 810031M
E-Vac Kit 直通消声器款：811002M, 811003M, 811006M, 811008M, 811013M, 811023M, 811031M
E-Vac Deluxe Kit 直通消声器款：812002M, 812003M, 812006M, 812008M, 812013M, 812023M, 812031M
配件（示例）
- 消声器 — 标准消声器（封闭端）和直通消声器（有颗粒时推荐；最佳降噪可达 26 dBA）
- 接头与管路 — push-in 插入接头与聚氨酯真空管（可选长度：10', 20', 30', 40', 50'）；为了最佳吸附/释放时间，请尽量缩短管路长度
- 止回阀 — 在压缩空气丢失时保持真空；高流量，最小阻力
- 真空表 — 0–30" Hg 量程型号
- Push-in 连接器、旋转接头、分支三通、过板和对接接头 — 多种尺寸和螺纹类型
- 安装夹 — 多数套件含带带的安装夹
- 推荐使用自动排水滤器分离器和除油滤器进行压缩空气处理；并配合调压器和电磁阀进行控制
性能（摘要）
高真空单元可提供最高 27" Hg（91 kPa）。真空流量与耗气量取决于所选型号和消声器选项。示例流量（80 PSIG 下的 SCFM）：2.3、3.3、6.2、8.4、13.2、23.1、30.8 SCFM。型号编号越高，对应的流量能力越大；每型号的排气时间和详细性能表在产品规格表中提供。
技术规格
- 产品系列：In-Line E-Vac®（高真空，示例为 Deluxe Kit）
- 最大真空度：最高 27" Hg（91 kPa）
- 真空流量：随型号变化（示例最高 30.8 SCFM / 872 SLPM）
- 结构材质：6061 铝合金
- 设计：单级 Venturi 真空发生器，无运动部件
- 运行方式：气动 — 无需电力
- 套件包含（Deluxe）：E-Vac 单元、真空吸盘组合、真空接头（直/弯/三通）、10' 真空管、安装夹、自动排水滤器分离器、压力调节器（含快速接头）
- 消声器选项：标准消声器（封闭端）与直通消声器（有颗粒时推荐；最佳降噪）
- 典型应用：拾取与放置、包装、贴标、成型、泄漏测试、机器人装夹、真空压机、真空包装
- 页面示例 SKU：P812002H
- 页面产品 ID：11085
- 页面显示价格（主配置）：$879.00 (USD)
