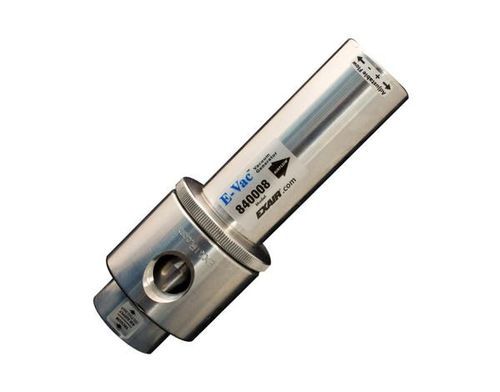

可调节文丘里式喷射器 Model 840030 E-Vac文丘里单级低噪
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 文丘里
- 压力级数
- 单级
- 其他特性
- 紧凑型, 气动, 可调节, 低噪, 便携式
- 真空范围
最少: 510 mbar
(7.4 psi)最多: 850 mbar
(12.33 psi)
产品介绍
概述
EXAIR Adjustable E-Vac® 是一系列低成本的压缩空气驱动真空发生器，真空度和流量可方便调节以满足应用需求。结构紧凑、无可动部件、免维护，适用于拾取放置、袋/箱开口、夹紧、提升、卡盘、表面安装等场景。通过旋转喷管/排气并用锁环固定位置来调节真空和流量。提供多种吸盘和配件，可组建完整真空系统。
应用
优点
型号 / 套件（汇总）
表头：SCFM (SLPM) — Adjustable E-Vac Only — Adjustable E-Vac With Straight Through Muffler — Kit Without Straight Through Muffler — Kit With Straight Through Muffler — Deluxe Kit Without Straight Through Muffler — Deluxe Kit With Straight Through Muffler
8.2 SCFM (232 SLPM) — 840008 — 840008M — 841008 — 841008M — 842008 — 842008M
15.4 SCFM (436 SLPM) — 840015 — 840015M — 841015 — 841015M — 842015 — 842015M
26.4 SCFM (747 SLPM) — 840030 — 840030M — 841030 — 841030M — 842030 — 842030M
62.7 SCFM (1,775 SLPM) — 840060 — 840060M — 841060 — 841060M — 842060 — 842060M
性能（关键点）
配件（摘要）
构建系统所需组件：消声器、管路、止回阀、推入式接头、配件、真空吸盘、安装夹、过滤器与调压器（Deluxe 套件包含）。关键部件：
工作原理（概要）
压缩空气通过入口进入，经定向喷嘴加速后进入喷管（venturi）。位于喷嘴与喷管之间的切向真空入口从吸嘴处抽吸空气；被诱导的空气与主气流混合并排出。调整真空/流量：松开锁环，旋转排气（逆时针增加，顺时针减小），然后拧紧锁环。
技术参数 / 规格
EXAIR Adjustable E-Vac® 是一系列低成本的压缩空气驱动真空发生器，真空度和流量可方便调节以满足应用需求。结构紧凑、无可动部件、免维护，适用于拾取放置、袋/箱开口、夹紧、提升、卡盘、表面安装等场景。通过旋转喷管/排气并用锁环固定位置来调节真空和流量。提供多种吸盘和配件，可组建完整真空系统。
应用
- 工件与设备的拾取与放置
- 袋/包装开口
- 标签贴附
- 真空成型与模具排气
- 真空灌装与泄漏检测
- 容器排气与真空包装
- 夹紧、卡盘与表面安装
- 印刷设备中的纸张对位与供纸
- 纸箱成型与机器人夹具
- 测试用液体抽取
优点
- 在使用点即可方便设置所需真空度
- 最小化压缩空气消耗
- 体积小、便携且易于安装
- 防阻塞设计可通过灰尘与污染物
- 单级设计消除真空波动
- 运行安静（可选消声器）
- 瞬时真空，响应快速
- 无可动部件 — 免维护
- 6061 铝合金结构耐用
- 安全运行 — 不需电力
- 多种型号以匹配不同流量需求
型号 / 套件（汇总）
表头：SCFM (SLPM) — Adjustable E-Vac Only — Adjustable E-Vac With Straight Through Muffler — Kit Without Straight Through Muffler — Kit With Straight Through Muffler — Deluxe Kit Without Straight Through Muffler — Deluxe Kit With Straight Through Muffler
8.2 SCFM (232 SLPM) — 840008 — 840008M — 841008 — 841008M — 842008 — 842008M
15.4 SCFM (436 SLPM) — 840015 — 840015M — 841015 — 841015M — 842015 — 842015M
26.4 SCFM (747 SLPM) — 840030 — 840030M — 841030 — 841030M — 842030 — 842030M
62.7 SCFM (1,775 SLPM) — 840060 — 840060M — 841060 — 841060M — 842060 — 842060M
性能（关键点）
- 出厂设定：15" Hg (51 kPa)。在非多孔表面上的最大值约为 25" Hg (85 kPa)。
- 流量和真空随被载体的孔隙率变化；调节排气/喷管会同时改变真空和气耗。
- 在 15" Hg、供气 80 PSIG 时的性能示例：840008 = 8.2 SCFM (232 SLPM)，840015 = 15.4 SCFM (436 SLPM)，840030 = 26.4 SCFM (747 SLPM)，840060 = 62.7 SCFM (1,775 SLPM)。
- 排气时间取决于容器体积；详见规格表中的性能表。
配件（摘要）
构建系统所需组件：消声器、管路、止回阀、推入式接头、配件、真空吸盘、安装夹、过滤器与调压器（Deluxe 套件包含）。关键部件：
- 标准消声器：900800 (1/4 MNPT)、900801 (3/8 MNPT)、900802 (1/2 MNPT)
- 直通消声器：890001 (1/4 MNPS)、890002 (3/8 MNPS)、890003 (1/2 MNPS)、890004 (3/4 MNPS)、890005 (1 MNPS)
- 止回阀：900804 (1/4 FNPT)、900805 (3/8 FNPT)、900806 (1/2 FNPT)
- 真空表：900811 (0-30" Hg)
- 推入式接头及旋转接头（示例：900773–900796 系列）
- 多种长度的真空软管（900795-10 … 900795-50 与 900796 系列）
- 安装夹：900798
工作原理（概要）
压缩空气通过入口进入，经定向喷嘴加速后进入喷管（venturi）。位于喷嘴与喷管之间的切向真空入口从吸嘴处抽吸空气；被诱导的空气与主气流混合并排出。调整真空/流量：松开锁环，旋转排气（逆时针增加，顺时针减小），然后拧紧锁环。
技术参数 / 规格
- 型号系列：Adjustable E-Vac®
- 制造商 / 品牌：EXAIR
- 结构材料：6061 铝
- 工作方式：压缩空气驱动真空发生器（无需电力）
- 可调性：通过喷管/排气调节真空和流量；锁环固定设置
- 真空范围：出厂 15" Hg (51 kPa)；在非多孔表面上最大约 25" Hg (85 kPa)
- 可用流量规格（标称）：8.2、15.4、26.4、62.7 SCFM（232、436、747、1775 SLPM）
- 型号与套件选项：E-Vac 单机；带直通消声器的 E-Vac；Kits 与 Deluxe Kits（含过滤器与调压器）
- 无可动部件 — 免维护
- 建议供气：清洁、干燥的压缩空气；使用自动排水过滤器与脱油滤芯以获得最佳性能
- 可选配件：消声器、止回阀、真空表、推入式接头、旋转接头、软管、吸盘、安装夹
