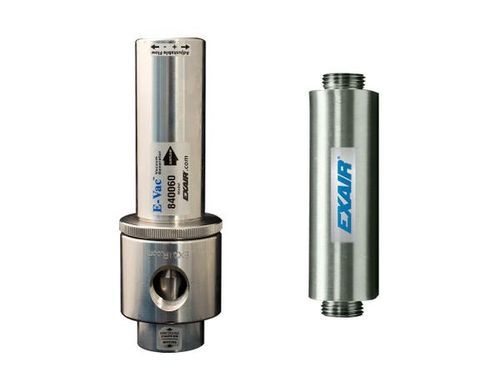

可调节文丘里式喷射器 Model 841008M E-Vac

文丘里单级用于吸尘器

概述
EXAIR 的 Adjustable E‑Vac® 系列是压缩空气驱动的可调式真空发生器，真空度和流量可根据应用需求调节。设备结构紧凑、无活动部件、免维护，适用于拾取放置、夹持、提升、包装和表面处理等工业场景。直通消音器适用于含颗粒的环境，并可实现最佳降噪（最高约26 dBA）。

应用

• 零件与组件的拾取与放置
• 袋/包装开启
• 标签贴附与处理
• 真空成型与模具排气
• 真空灌装与泄漏测试
• 容器排气与真空包装
• 夹紧、夹持与机器人末端工具
• 印刷设备的纸张对位与送料
• 木材贴面与层压板的真空压制

优点

• 通过旋转排气并用锁环锁定即可精确调节真空度
• 根据所需真空优化空气消耗
• 无活动件 — 免维护
• 直通消音器可使颗粒通过而不堵塞
• 运行噪声低（直通消音器最高可达约26 dBA）
• 瞬时响应，单级设计保证真空稳定
• 轻量化 6061 铝合金结构
• 易于在使用点安装；可携带

型号 / 配置（概要）
Adjustable E‑Vac 单机：840008 — 8.2 SCFM (232 SLPM); 840015 — 15.4 SCFM (436 SLPM); 840030 — 26.4 SCFM (748 SLPM); 840060 — 62.7 SCFM (1,775 SLPM)。
带直通消音器：840008M、840015M、840030M、840060M。
套件：基础套件（841xxx）、带消音器套件（841xxM）、带过滤器和调压器的豪华套件（842xxx / 842xxxM）。

关键性能说明
- 出厂设定 15 in Hg（约51 kPa）；在非多孔表面最大约 25 in Hg（约85 kPa）（更高真空会增加空气消耗）。
- 通过松开锁环并旋转排气口调节真空和流量；调好后拧紧锁环固定。
- 不同型号具有不同的空气消耗 / 流量能力（见型号列表）。

配件及系统组件
EXAIR 提供标准和直通消音器、接头、push‑in 连接器、聚氨酯真空管（1/4" 与 3/8"，长度可达50'）、止回阀、真空表（0–30 in Hg）、安装夹及可选的过滤器/调压器等。建议：

• 标准消音器：封闭端，适用于无尘环境
• 直通消音器：耐颗粒堆积并提供最佳降噪
• 真空管：多种尺寸与长度以适配系统布局
• 止回阀与旋转/穿墙接头可保持真空并简化装配
• 建议为压缩空气供给配备自动排水分离器和除油过滤器

产品图片 / 套件说明
豪华套件包含泵、吸盘、接头、管路、安装夹、过滤器和带快速接头的调压器。该系列为铝制，提供四种尺寸。

特性 / 技术规格

• 系列名称：Adjustable E‑Vac®
• 材质：6061 铝
• 工作方式：压缩空气驱动（无需电源）
• 可调真空：出厂 15 in Hg（51 kPa）；最大约 25 in Hg（85 kPa，非多孔表面）
• 空气消耗 / 流量选项：8.2 SCFM (232 SLPM) — 840008；15.4 SCFM (436 SLPM) — 840015；26.4 SCFM (748 SLPM) — 840030；62.7 SCFM (1,775 SLPM) — 840060
• 最大流量（其它配置）可达 81 SCFM (2,294 SLPM)
• 降噪：直通消音器最高约 26 dBA
• 无活动部件；免维护；真空接口为 NPT 螺纹
• 可用配件：消音器、止回阀、真空表、接头、管道、分离器、调压器、电磁阀
