高真空文丘里式喷射器 Model 810002文丘里单级用于金属板
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 文丘里
- 压力级数
- 单级
- 应用
- 用于金属板, 用于塑料, 玻璃用
- 其他特性
- 紧凑型, 气动, 低噪, 在线, 便携式, 高真空, 同时连接
- 真空范围
最多: 910 mbar
(13.2 psi)最少: 0 mbar
(0 psi)- 流量
最多: 52.33 m³/h
(1,848.02 ft³/h)最少: 3.91 m³/h
(138.08 ft³/h)
产品介绍
概述
高真空单元最高可达27 in Hg (91 kPa)，真空流量最高可达15.8 SCFM (447 SLPM)，通常用于玻璃、钢板和塑料等非多孔材料。这些单级圆柱形装置结构紧凑，便于在使用点安装。可将其直接拧到压缩空气管线上或使用安装夹固定。
应用
优点
型号（选型表）
E-Vac 高真空发生器（非多孔） — 按 SCFM / SLPM 选择：
型号列（2.3 SCFM / 65 SLPM，3.3 SCFM / 93 SLPM，6.2 SCFM / 176 SLPM，8.4 SCFM / 238 SLPM，13.2 SCFM / 374 SLPM，23.1 SCFM / 654 SLPM，30.8 SCFM / 872 SLPM）
E-Vac 单机: 810002, 810003, 810006, 810008, 810013, 810023, 810031
E-Vac 无消音器套件: 811002, 811003, 811006, 811008, 811013, 811023, 811031
E-Vac 豪华无消音器套件: 812002, 812003, 812006, 812008, 812013, 812023, 812031
E-Vac 标准消音器: 810002H, 810003H, 810006H, 810008H, 810013H, 810023H, 810031H
E-Vac 标准消音器套件: 811002H, 811003H, 811006H, 811008H, 811013H, 811023H, 811031H
E-Vac 豪华标准消音器套件: 812002H, 812003H, 812006H, 812008H, 812013H, 812023H, 812031H
E-Vac 直通消音器: 810002M, 810003M, 810006M, 810008M, 810013M, 810023M, 810031M
E-Vac 直通消音器套件: 811002M, 811003M, 811006M, 811008M, 811013M, 811023M, 811031M
E-Vac 豪华直通消音器套件: 812002M, 812003M, 812006M, 812008M, 812013M, 812023M, 812031M
配件（选配）
消音器（标准）
型号：900800 (Standard Muffler 1/4 MNPT)、900801 (Standard Muffler 3/8 MNPT)、900802 (Standard Muffler 1/2 MNPT)
直通消音器
型号：890001 (1/4 MNPS)、890002 (3/8 MNPS)、890003 (1/2 MNPS)、890004 (3/4 MNPS)、890005 (1 MNPS)
止回阀
型号：900804 (1/4 FNPT)、900805 (3/8 FNPT)、900806 (1/2 FNPT)
真空表
型号：900811 (0-30 in Hg)
Push-In 接头（选配）
900773 (1/4 Tube X 1/8 FNPT)、900774 (1/4 Tube X 1/8 Male Global Thread)、900775 (1/4 Tube X 1/4 Male Global Thread)、900776 (1/4 Tube X 3/8 Male Global Thread)、900777、900778、900779、900780（多种尺寸）
Push-In 万向弯头 / 分流三通 / 面板接头
型号：900781–900787（万向弯头尺寸）、900788–900791（分流三通尺寸）、900792–900793 与 900809–900810（面板/接头）
真空软管（聚氨酯）
900795-10 (1/4" 管 - 10'), 900795-20 (20'), 900795-30 (30'), 900795-40 (40'), 900795-50 (50'); 900796-10 / -20 / -30 / -40 / -50 (3/8" 变体)
安装夹
型号：900798 (带带子的安装夹)
性能摘要（选摘）
高真空能力：最高27 in Hg (91 kPa)。
真空流量因型号而异（示例）：2.3 SCFM、3.3 SCFM、6.2 SCFM、8.4 SCFM、13.2 SCFM、23.1 SCFM、30.8 SCFM。
空气消耗量和噪声因型号和消音器选项而异；请参阅型号性能表以获取 SCFM/SLPM、噪声（dBA）和真空流量与真空度的关系。
技术规格
高真空单元最高可达27 in Hg (91 kPa)，真空流量最高可达15.8 SCFM (447 SLPM)，通常用于玻璃、钢板和塑料等非多孔材料。这些单级圆柱形装置结构紧凑，便于在使用点安装。可将其直接拧到压缩空气管线上或使用安装夹固定。
应用
- 部件和设备的拾取与放置
- 袋/包装打开
- 标签贴附
- 真空成型
- 模具抽真空
- 真空灌装
- 泄漏测试
- 容器抽空
- 夹紧与卡盘固定
- 印刷设备中的纸张对齐与送纸
- 真空包装
- 表面安装
- 木质单板和层压板的真空压机
- 纸箱成型
- 机器人夹具
- 用于测试的液体抽真空
优点
- 结构紧凑，便携
- 单级设计消除真空波动
- 运行安静
- 瞬时形成真空
- 易于在使用点安装
- 轻便且坚固
- 无活动部件 — 无需维护
- 多种型号以满足流量和真空水平要求
- 响应快速 — 提高循环时间
- 耐用的6061铝制结构
- 安全运行 - 无需电源
型号（选型表）
E-Vac 高真空发生器（非多孔） — 按 SCFM / SLPM 选择：
型号列（2.3 SCFM / 65 SLPM，3.3 SCFM / 93 SLPM，6.2 SCFM / 176 SLPM，8.4 SCFM / 238 SLPM，13.2 SCFM / 374 SLPM，23.1 SCFM / 654 SLPM，30.8 SCFM / 872 SLPM）
E-Vac 单机: 810002, 810003, 810006, 810008, 810013, 810023, 810031
E-Vac 无消音器套件: 811002, 811003, 811006, 811008, 811013, 811023, 811031
E-Vac 豪华无消音器套件: 812002, 812003, 812006, 812008, 812013, 812023, 812031
E-Vac 标准消音器: 810002H, 810003H, 810006H, 810008H, 810013H, 810023H, 810031H
E-Vac 标准消音器套件: 811002H, 811003H, 811006H, 811008H, 811013H, 811023H, 811031H
E-Vac 豪华标准消音器套件: 812002H, 812003H, 812006H, 812008H, 812013H, 812023H, 812031H
E-Vac 直通消音器: 810002M, 810003M, 810006M, 810008M, 810013M, 810023M, 810031M
E-Vac 直通消音器套件: 811002M, 811003M, 811006M, 811008M, 811013M, 811023M, 811031M
E-Vac 豪华直通消音器套件: 812002M, 812003M, 812006M, 812008M, 812013M, 812023M, 812031M
配件（选配）
消音器（标准）
型号：900800 (Standard Muffler 1/4 MNPT)、900801 (Standard Muffler 3/8 MNPT)、900802 (Standard Muffler 1/2 MNPT)
直通消音器
型号：890001 (1/4 MNPS)、890002 (3/8 MNPS)、890003 (1/2 MNPS)、890004 (3/4 MNPS)、890005 (1 MNPS)
止回阀
型号：900804 (1/4 FNPT)、900805 (3/8 FNPT)、900806 (1/2 FNPT)
真空表
型号：900811 (0-30 in Hg)
Push-In 接头（选配）
900773 (1/4 Tube X 1/8 FNPT)、900774 (1/4 Tube X 1/8 Male Global Thread)、900775 (1/4 Tube X 1/4 Male Global Thread)、900776 (1/4 Tube X 3/8 Male Global Thread)、900777、900778、900779、900780（多种尺寸）
Push-In 万向弯头 / 分流三通 / 面板接头
型号：900781–900787（万向弯头尺寸）、900788–900791（分流三通尺寸）、900792–900793 与 900809–900810（面板/接头）
真空软管（聚氨酯）
900795-10 (1/4" 管 - 10'), 900795-20 (20'), 900795-30 (30'), 900795-40 (40'), 900795-50 (50'); 900796-10 / -20 / -30 / -40 / -50 (3/8" 变体)
安装夹
型号：900798 (带带子的安装夹)
性能摘要（选摘）
高真空能力：最高27 in Hg (91 kPa)。
真空流量因型号而异（示例）：2.3 SCFM、3.3 SCFM、6.2 SCFM、8.4 SCFM、13.2 SCFM、23.1 SCFM、30.8 SCFM。
空气消耗量和噪声因型号和消音器选项而异；请参阅型号性能表以获取 SCFM/SLPM、噪声（dBA）和真空流量与真空度的关系。
技术规格
- 最大真空：27 in Hg (91 kPa)
- 真空流量：高达15.8 SCFM (447 SLPM)（平台/典型总体参考），各型号具体流量约为2.3至30.8 SCFM，视型号而定
- 空气消耗：取决于型号（见性能数据）
- 设计：单级、圆柱形真空发生器（无活动部件）
- 材料：6061 铝合金结构
- 安装：可直接拧到压缩空气管线或使用安装夹
- 消音器选项：无消音器、标准消音器、直通消音器（选择影响噪音和颗粒处理）

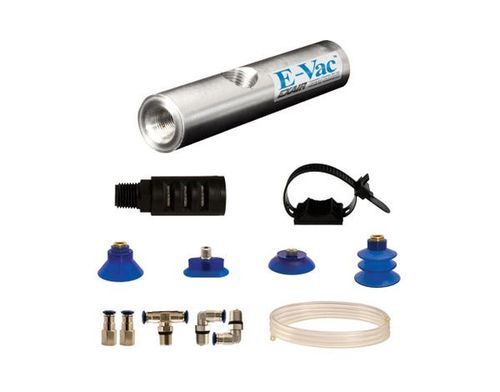

- 套件选项：E-Vac 套件和豪华套件（包括真空吸盘、配件、软管、安装夹；豪华版增加过滤分离器和调压器）
- 典型应用：拾取与放置、真空成型、泄漏测试、包装、机器人工具以及其他用于非多孔材料的工业真空任务
- 维护：真空发生器无活动部件，无需维护
