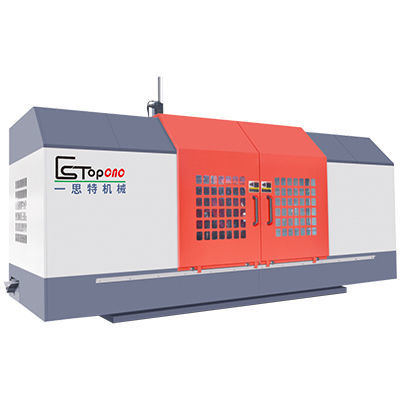

3轴加工中心 HMC-1712NC

卧式用于金属固定式

产品
卧式加工中心 ET-1712-NC（商品标示 HMC-1712NC）。用于大型零件的卧式铣削及批量加工。

概述
本页展示型号：ET-1712-NC 和 ET-2214-NC。制造商：ES-TOP CNC。主轴传动方式：皮带或齿轮。适用于高承载及大型工件加工场景。

技术规格（摘要）
型号：ET-1712-NC | ET-2214-NC
最大行程 (X/Y/Z轴) (mm)：1800/1200/500 | 2350/1400/650
垂直台行程 (W轴) (mm)：500 | 650
工作台尺寸 (L×W) (mm)：1700×1100 | 2200×1400
主轴中心到工作台距离 (mm)：50-1250 | 50-1450
垂直台行程尺寸 (L×H) (mm)：1840×900 | 2340×1100
进给速度 (mm/min)：X 10–7500 | 10–7500；Y 10–7500 | 10–7500；Z 10–4500 | 10–4500
铣头 / 主轴：
主轴直径 (mm)：220（分体式主轴）
主轴功率 (kW)：30/37
主轴转速 (r/min)：0–3000（皮带型） / 0–1800（齿轮型）
主轴锥度：BT-50
轴驱动约定功率 (kW)：X 4 | 5；Y 4；Z 3
总功率（约）(kW)：48 | 55
最大承载：8 吨 | 12 吨
重量（约）：23 吨 ±5% | 26 吨 ±5%
外形尺寸 (L×W×H) (mm)：4950×3900×4150 | 6370×4400×3750
可选项：主轴传动方式 — 皮带或齿轮

标签 / 关键词
卧式加工中心 / HMC-1712NC / ET-1712-NC / BT-50 / 30 kW / 37 kW / 大工作台 / 高承载

技术特性

• 型号：ET-1712-NC（商品标示 HMC-1712NC）
• 最大行程（X/Y/Z）：1800 / 1200 / 500 mm
• 垂直台行程（W轴）：500 mm
• 工作台尺寸（L×W）：1700 × 1100 mm
• 主轴中心至工作台：50–1250 mm
• 垂直台行程尺寸（L×H）：1840 × 900 mm
• X/Y/Z 进给速度：X 10–7500 mm/min、Y 10–7500 mm/min、Z 10–4500 mm/min
• 主轴直径：220 mm（分体式主轴）
• 主轴功率：30/37 kW
• 主轴转速：0–3000 r/min（皮带型）或 0–1800 r/min（齿轮型）
• 主轴锥度：BT-50
• 轴驱动功率（约）：X 4 kW、Y 4 kW、Z 3 kW
• 总功率（约）：48 kW
• 最大承载：8 吨
• 重量（约）：23 吨 ±5%
• 外形尺寸（L×W×H）：4950 × 3900 × 4150 mm
• 主轴传动可选：皮带或齿轮
