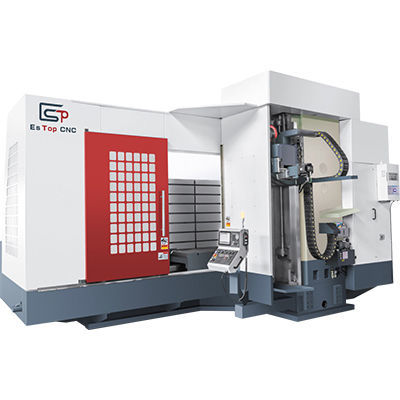

3轴加工中心 HMC-2516NC卧式用于金属BT 50
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 卧式
- 加工材料
- 用于金属
- 主轴头
- BT 50
- 相关功能
- 铣削
- 应用
- 重载
- X轴
2,500 mm
(98.43 in)- Y轴
1,600 mm
(62.99 in)- Z轴
550 mm
(21.65 in)- 转速
最多: 3,000 rpm
(18,850 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 输出功率
30 kW
(40.79 hp)- 最大房间高度
最多: 1,600 mm
(63 in)最少: 0 mm
(0 in)- 最大台面负荷
12,000 kg
(26,455 lb)- 放置精度
0.02 mm
(0.00079 in)- 重复精度
0.015 mm
(0.00059 in)- 总重量
32,000 kg
(70,547.92 lb)- 整体长度
7,500 mm
(295.3 in)- 整体宽度
4,800 mm
(189 in)- 总高度
4,300 mm
(169.3 in)
产品介绍
产品概述
ES-TOP HMC-2516NC 为卧式加工中心，专为粗加工及大件工件加工设计。配备 BT50 主轴（30 kW）、2500 × 1400 mm 大型工作台及最大12,000 kg 载重能力，适用于工业级加工场景。
技术参数（概要）
机器主要配置
标准附件 / 项目
详细规格
ES-TOP HMC-2516NC 为卧式加工中心，专为粗加工及大件工件加工设计。配备 BT50 主轴（30 kW）、2500 × 1400 mm 大型工作台及最大12,000 kg 载重能力，适用于工业级加工场景。
技术参数（概要）
- 型号：HMC-2516NC
- 三轴行程 (X/Y/Z)：2500 / 1600 / 550 mm
- 主轴中心至立柱导轨：0–1600 mm
- 切削能力：800 cm³/min
- 工作台尺寸：2500 × 1400 mm
- 最大承载重量：12,000 kg
- 主轴转速：0–3000 rpm
- 主轴端面锥度：BT50-φ220
- 主轴电机：30 kW
- 控制系统：Mitsubishi M80
机器主要配置
- 一台卧式加工中心（型号 HMC-2516NC），配 Mitsubishi M80 控制器
标准附件 / 项目
- 手持操作单元 — 1 件
- 自动润滑系统 — 1 件
- LED 警示灯 — 1 件
- 主轴吹气装置 — 1 件
- 防护气幕 — 1 件
- 手电筒 — 1 件
- 随附配件 — 1 套
- 随附技术协议 — 1 套
详细规格
- 型号：HMC-2516NC
- 三轴行程 (X/Y/Z)：2500 mm / 1600 mm / 550 mm
- 主轴中心至立柱导轨：0–1600 mm
- 切削能力：800 cm³/min
- 工作台尺寸：2500 × 1400 mm
- 最大承载重量：12,000 kg
- 主轴转速：0–3000 rpm
- 主轴端面锥度：BT50-φ220
- 主轴电机：30 kW
- 快移进给 (X/Y/Z)：6 / 6 / 6 m/min
- 快速切削进给 (X/Y/Z)：5 / 5 / 5 m/min
- 定位精度：0.02 mm
- 重复定位精度：0.015 mm
- 润滑油箱容积：4 L
- 机器外形尺寸：7500 × 4800 × 4300 mm
- 机器重量：32,000 kg
- 控制系统：Mitsubishi M80
